卓力爬车机安装图纸下载

标签：技术参数表关注：507 ℃<发布时间：2014-09-26

卓力爬车机安装图纸下载爬车机安装图,爬车机技术参数表爬车机型号：PH(B)Z(Y)-9×H/5.5、PH(B)Z(Y)-6×H/5.5、PH(B)Z(Y)-6×H/22、PH(B)Z(Y)-9×H/22。

爬车机安装图

爬车机安装图

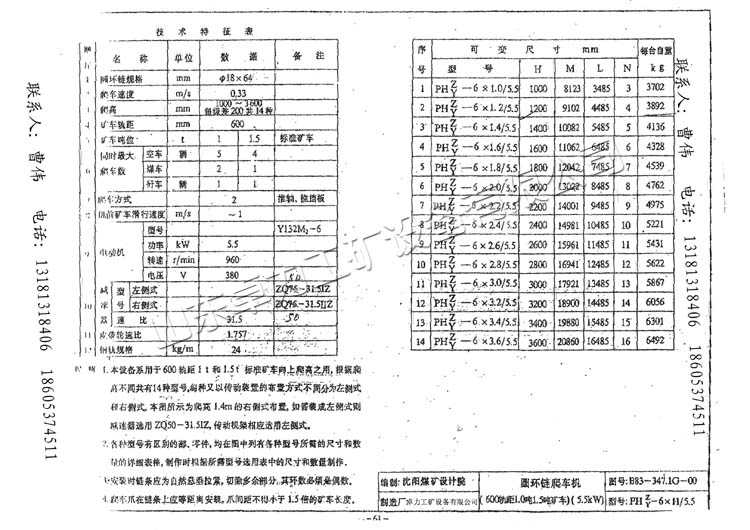

爬车机技术参数表
爬车机参数新

卓力煤矿专用爬车机设计精良工艺先进.国内各省市矿用机械设备的首选.咨询电话:18953724511/18605374511

爬车机的传动方式为链式传动，主体结构分左侧式与右侧式两种，爬车方式分为爬矿车车架下档板和车轴两种，爬行高度最高可达3.6米。用户需要何种规格，请在订货时说明。

PH(B)Z(Y)-6(9)×H/5.5(22)圆环链式或板链式爬车机适用于矿山600轨距、900轨距或其它规格的轨距的斜坡提升运输。是绞车的有效替代产品，它比绞车牵引更安全可靠，更节约劳动力。

型号	圆环链规格(mm)	爬车速度V(m/s)	爬高H(mm)	矿车类型	最大爬车数			爬车形式	驱动方式	备注
					空车	煤车	矸车
PH(B)Z(Y)-9×H/5.5	Φ18×64	0.33	1000～3600（共分14级，级差200mm）	MGC1.7U/9	3	1	1	爬车轴或爬车挡板	电动减速机或液动马达	订货时特别需左右置式。型号需PHZ为左置，PHY为右置。PHZ为左置式圆环链式爬车机，PBZ为左置式板链爬车机。
PH(B)Z(Y)-6×H/5.5				MGC1.1U/6	5	2	1
				MGC1.7U/6	4	1	1
PH(B)Z(Y)-6×H/22				MGC1.1U/6	5	5	5
				MGC1.7U/6	5	4	4
PH(B)Z(Y)-9×H/22				MGC1.7U/9	5	4	3
