高压电缆护层保护器说明书

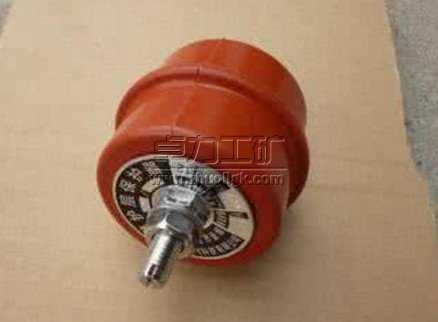

高压电缆护层保护器
高压电缆护层保护器|35kv电缆护层保护器|电缆护层保护器
电缆护层保护器 高压电缆护层保护器 0.4kv电缆护层保护器 35kv电缆护层保护器 Tel：1318 1318 406 曹经理
电缆护层保护器采用采用ZnO压敏电阻（或ZnO阀片）作为保护元件，无串联间隙，保护特性好，具有优良的电压-电流特性曲线，目前已广泛用于电力系统高压电气设备的保护。
35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压。
通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆护层一端直接接地，另一端则须通过保护器接地。如果线路较长，可以将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过保护器接地。
电缆护层保护器护层保护器用进口绝缘材料作为外绝缘，电气性能优越，密封性能好，较传统的放电间隙保护、带间隙碳化硅电阻片保护等方式，其伏安特性更显优越 。
电缆护层保护器的性能参数见下表
|
电缆护层
保护器
型号
|
系统额定电压
|
工频耐压/时间
|
10kA雷电冲击电流下的残压
|
直流U1mA参考电压(有效值)
|
2ms方波通流容量
|
0.75U1mA下的泄漏电流
|
外形图
|
|
kV(有效值)
|
≤kV
|
≥kV
|
A
|
≤μA
|
图二
|
|
|
|
ENR-LHQ-6
|
6
|
1.9/4
|
4.6
|
2.1
|
400
|
50
|
图二
|
|
ENR-LHQ-10
|
10
|
3.6/4
|
8.7
|
4.0
|
400
|
50
|
图二
|
|
ENR-LHQ-35
|
35
|
5/4
|
12
|
5.5
|
400
|
50
|
图二
|
|
ENR-LHQ-110(Ⅰ)
|
110
|
6/4
|
15
|
6.5
|
400
|
50
|
图二
|
|
ENR-LHQ-110(Ⅱ)
|
110
|
10/4
|
25
|
11.0
|
400
|
50
|
图一
|
|
ENR-LHQ-220(Ⅰ)
|
220
|
6/4
|
12
|
5.8
|
400
|
50
|
图二
|
|
ENR-LHQ-220(Ⅱ)
|
220
|
13.6/4
|
31
|
15
|
400
|
50
|
图一
|
|
ENR-LHQ-500
|
500
|
7.5/4
|
18*
|
8.3
|
400
|
50
|
图一
|
卓力工矿是国内知名高压电缆护层保护器生产厂家，有丰富的经验为客户提供高品质的高压电缆护层保护器及完善的售后服务，如果您想了解最新高压电缆护层保护器价格或者更详细信息，欢迎拨打服务热线：
13280082001 18605374511.或者联系在线客服：
点击这里、立刻咨询；我们携程为您服务！
常见问题：高压电缆护层保护器发货时间？ 高压电缆护层保护器售后保障？ 高压电缆护层保护器订货需要提供什么信息？
产品标签：高压电缆护层保护器|
35kv电缆护层保护器|电缆护层保护器
|
