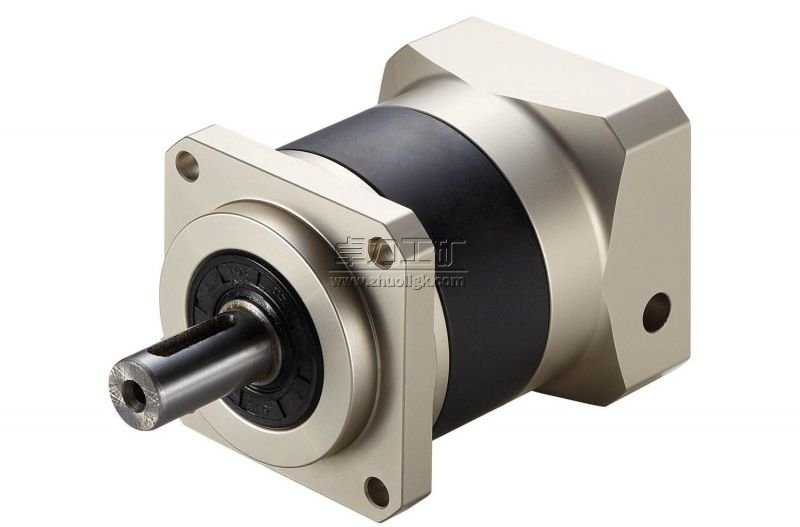

行星减速器

　　行星减速器有三个行星轮围绕一个太阳轮旋转的减速器。行星减速器内部齿轮采用20CrMnTi渗碳淬火和磨齿。整机具有结构尺寸小，输出扭矩大，速比大、效率高、性能安全可靠等特点。

全国销售热线:400-083-4511　0537-7970778　13280082001

行星减速器

行星减速器|行星减速器厂家

行星减速器行星顾名思义就是围绕恒星转动，因此行星减速器就是如此，有三个行星轮围绕一个太阳轮旋转的减速器。

特点
行星减速器体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低。具有功率分流、多齿啮合独用的特性。最大输入功率可达104kW。
行星减速器是一种具有广泛通用性的新型行星减速器，内部齿轮采用20CrMnTi渗碳淬火和磨齿。整机具有结构尺寸小，输出扭矩大，速比大、效率高、性能安全可靠等特点。

用途
适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门。行星减速机广泛应用于回转机构，辊压机，斗轮机，档板传送带机，分离机，曝气机，行走驱动减速机，钢带旋转碾磨机，回转窑等。
本机主要用于塔式起重机的回转机构，又可作为配套部件用于起重、挖掘、运输、建筑等行业。行星减速器是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，被应用于广泛的工业场合。

性能分析
减速比：输入转速比上输出转速。
级数：行星齿轮的套数。由于一套行星齿轮无法满足较大的传动比，有时需要二套或三套来满足用户对较大传动比的要求。由于增加了行星齿轮的数量，所以二级或三机减速级的长度会有所增加，效率会有所下降。
满载效率：指在最大负载情况下（故障停止输出扭矩），减速机的传输效率。
平均寿命：指减速机在额定负载下，最高输入转速时的连续工作时间。
额定扭矩：减速机的一个标准。在此数值下，当输出转速为100转/分钟时，减速机的寿命为平均寿命。超过此值，减速机平均寿命会减少。当输出扭矩超过两倍该值时，减速机故障。
润滑方式：无需润滑。减速机为全密封方式，故在整个使用期内无需添加润滑脂。
噪音：单位是分贝（dB）。此数值是在输入转速为3000转/分钟时，不带负载，距离减速机一米距离时测量的。
回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输出端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移即为回程间隙。单位是“分”，即一度的六十分之一。本说明书中给出的回程间隙值均指减速机的输出端。

P系列行星减速机减速比：25～4000r/min（与、R、K系列组合可达到更大速比）,
输出转矩：高至2600000Nm,
电机功率：0.4-12934kW
产品安装形式：底脚安装、法兰安装、扭力臂安装
出轴方式：实心轴，渐开线花键实心轴等

P系列行星齿轮减速机有超过27种规格可供选择，其包括有2或3级行星轮，可以与不同种类的初级齿轮结合。一级齿轮可以是斜齿轮、锥齿轮或者是斜齿和直齿的结合。高质量的加工精度和对行星轮保持架进行有限元分析优化了行星轮和其他接触部分表面的负载分布，P系列行星齿轮减速机采用模块化设计，可根据客户要求进行变化组合，减速机采用渐开线行星齿轮传动，合理利用内、外啮合、功率分流，箱体采用球墨铸铁，大大提高了箱体的钢性及抗震性，齿轮均采用渗碳淬火处理，得到高硬耐磨表面，齿轮热处理后全部磨齿，降低了噪音，提高了整机的效率和使用寿命。因此具有重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。

主要技术参数

1800RPM 入力转速				1500RPM 入力转速				1200RPM 入力转速
最大输入马力 HP	输出转速	荷重(KG)	每分钟升(降) mm/min	最大输入马力 HP	输出转速 RPM	荷重(KG)	每分钟升(降) mm/min	最大输入马力 HP	输出转速 RPM	荷重(KG)	每分钟升(降) mm/min
35	1"	P=5	5	0.93	360	500	1800	0.86	300	550	1500	0.87	240	700	1200
			10	0.50	180	500	900	0.50	150	550	750	0.50	120	700	600
			20	0.50	90	600	450	0.50	75	700	375	0.50	60	900	300
40	1 1/4"	P=6	6	1.31	300	700	1800	1.25	250	800	1500	1.18	200	950	1200
			12	0.89	150	950	900	0.86	125	1100	750	0.81	100	1300	600
			24	0.50	75	950	450	0.50	63	1100	375	0.50	50	1300	300
50	1 1/2"	P=6	6	1.86	300	900	1800	1.72	250	1000	1500	1.66	200	1200	1200
			12	1.47	150	1350	900	1.36	125	1500	750	1.31	100	1800	600
			24	1.04	75	1800	450	0.96	63	2000	375	0.92	50	2400	300
60	2"	P=8	8	2.84	225	1300	1800	2.64	188	1450	1500	2.48	150	1700	1200
			16	1.50	113	1300	900	1.40	94	1450	750	1.31	75	1700	600
			32	1.07	56	1750	450	1.00	47	1950	375	0.92	37	2250	300
70	2 1/2"	P=10	10	3.57	180	1400	1800	3.24	150	1850	1500	3.01	120	1950	1200
			20	1.90	90	1600	900	1.97	75	1850	750	1.84	60	2250	600
			40	1.53	45	2400	450	1.57	38	2800	375	1.46	30	3350	300
80	75mm	P=12	12	4.86	150	1850	1800	4.71	125	2150	1500	4.55	100	2600	1200
			18	3.56	100	1900	1200	3.59	83	2300	1000	3.44	66	2750	800
			36	2.22	50	2200	600	2.19	42	2600	500	2.15	33	3200	400

随着行星减速器行业的不断飞速发展，越来越多的行业和不同的企业都运用到了行星减速器，也有越来越多的企业在行星减速器行业内发展壮大，生产减速器的公司是从事传动机械研发、制造、销售的专业性公司，致力于传动产品的研制和生产，产品在国际市场享有很高的声誉，在动力传输领域有极高的知名度。卓力工矿拥有世界先进的加工机床与检测设备、雄厚的技术力量，可以为用户提供高品质的产品。主要产品有P系列行星齿轮减速机；K系列斜齿轮-螺旋伞齿轮减速机；T系列螺旋伞齿轮转向箱；R系列硬齿面斜齿轮减速机；F系列平行轴斜齿轮减速机；S系列斜齿轮-蜗轮蜗杆减速机；H、B系列硬齿面工业齿轮箱；MB系列无级变速机；NMRV系列蜗轮蜗杆减速机以及各系列非标减速机等，齿轮全部采用渗碳淬火热处理，磨齿加工精度5级，确保产品的可靠性及低噪音。
