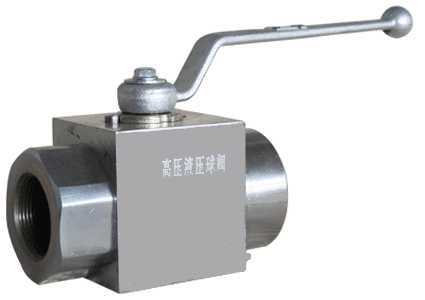

球阀，球形截止阀
用途：球型截止阀用于主管系统，支管路系统发生故障或检修时，需切断高压液流的某工作面的主管路及支管路，而使其他主管路至泵间管路系统仍可正常工作
执行标准：MT419-1995《液压支架用阀》
组成：本阀主要由阀体、球体、阀杆、手柄和密封装置组成
技术性能
1、工作压力：15-20MPa
2、注液时手把力：157N
3、工作介质：含1％-2％M10的乳化液
工作原理
   球形截止阀，它包括带有阀腔的阀体、间隔设置在阀腔内的两阀座，以及设置在所述两阀座之间阀腔内的与阀座形成液密封的球阀，由阀体上表面垂直于阀腔开设的孔内设置有转轴与球阀相连接，设置在手把内的弹簧座堵和转轴将手把、复位弹簧与阀体结合为一体。优点在于通用性强，结构简单，维修方便，使发生误动作的几率减小到零。
球型截止阀型号
QJ球型截止阀：QJ-10、QJ-13、QJ-16、QJ-19、QJ-25、QJ-31.5D、QJ-32、QJ-38、QJ-B40、QJ-51、QJ-51K、QJ-B40
(φ10、φ13、φ16、φ19、φ25、φ32、φ31.5、φ38、φ40、φ51)
DN球型截止阀：DN10、DN13、DN16、DN19、DN25、DN32、DN38、DN40、DN51、DN40S、DN50S、DN32SS、DN40SS、DN50SS、DN63、DN65  、DN76
、
四通球形截止阀规格型号

序号	产品名称	规格型号	备注
1	四通球形截止阀	QJ13/25
2	四通球形截止阀	QJ16/31.6
3	四通球形截止阀	QJ16/38
4	四通球形截止阀	QJ19/32

订货须知
①订货时须说明产品名称，型号及其规格，同时说明订货数量等
②对特殊要求的产品可协商解决
询价前须提供以下信息
　　①产品名称 　　②型号　　　　③口径
　　④压力　　　　⑤阀体材质　　⑥连接方式
若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
