JTP系列矿用提升绞车(盘形制动器)

JTP系列矿用提升绞车(盘形制动器)

  JTP系列矿用提升绞车整机结构采用:滚筒、减速器、电动机成一字型排列。主要部件由:主轴装置、减速器、液压盘式制动器、液压站、深度指示装置、测速发电装置、机械离心限速装置、操纵台及电控设备组成。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
JTP系列矿用提升绞车(盘形制动器)说明书

JTP系列矿用提升绞车(盘形制动器)

JTP系列矿用提升绞车(盘形制动器)|JTP提升绞车|JTPB隔爆型提升绞车|JTP变频调速提升绞车



1. JTP系列矿用提升绞车分为:JTP单卷筒、2JTP双卷筒、JTPB隔爆型、变频调速提升绞车(P)
山东卓力JTP系列矿用提升绞车型号齐全:
JTP-1.6×1.2,JTP-1.6×1.5,2JTP-1.6×0.8,2JTP-1.6×0.9,2JTP-1.6×1.2
JTP-1.2×1.0,JTP-1.2×1.2,2JTP-1.2×0.8,2JTP-1.2×1.0
JTPB-1.2×1.0P,JTPB-1.2×1.2P,JTPB-1.6×1.2P,JTPB-1.6×1.5
JTP提升绞车主要用于竖井和斜井提升煤炭、矿石、矸石以及升降人员、材料、工具和设备等。
本系列矿用提升绞车,依据Q/QN004-2012、AQ1032-2007《煤矿用JTP型提升绞车安全检验规范》、JB/T7888-2010《JTP型矿用提升绞车》、《煤矿安全规程》以及现行有关的矿山机械产品标准等制造生产。
2. JTP系列矿用提升绞车具有技术先进,设计紧凑,外形美观,结构简单,操作、维修、安装方便,启动平稳等优点。
3. (1)JTP型绞车装配绕线式电动机为非防爆型绞车,严禁在井下或有易爆气体、煤尘的环境下使用。
    (2)JTPB型绞车装配隔爆型电动机,允许在有煤尘或爆炸性气体的煤矿井下的移动式或辅助性的专为升降物料使用。
4. 本系列配有深度指示器,并有过卷保限位护。

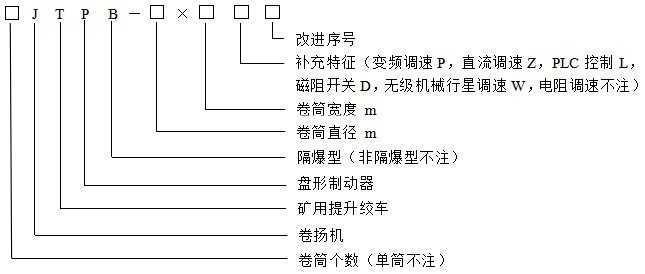

5. 型号表示方法:

6.JTP系列矿用提升绞车技术参数表

型号
卷筒
钢丝绳最大静张力
钢丝绳最大静张力差
钢丝绳最大直径
最小钢丝绳破断拉力
提升高度或
运输长度
最大提升速度
个数
直径
宽度
载人
载物
载人
载物
一层缠绕
二层缠绕
三层缠绕
不大于
mm
KN
mm
KN
m
m/s
JTP-1.2×1.0P
1
1200
1000
15
21
15
21
14
137
218
439
680
2.0
JTP-1.6×1.2P
1
1600
1200
31
42
31
42
20
279
251
505
786
4.0
JTP-1.6×1.5P
1
1600
1500
31
42
31
42
20
279
290
610
970
4.0
2JTP-1.2×0.8P
2
1200
800
15
21
15
20
14
137
171
344
536
2.5
2JTP-1.6×0.9p
2
1600
900
31
42
30
20
279
182
367
576
4.0
2JTP-1.6×1.2P
2
1600
1200
31
42
30
20
279
220
475
756
4.0
JTPB-1.2×1.0P
1
1200
1000
30
20
270
154
311
488
2.0
JTPB-1.2×1.2P
1
1200
1200
30
20
270
240
500
800
2.0
JTPB-1.6×1.2P
1
1600
1200
45
26
405
192
388
610
4.0
JTPB-1.6×1.5P
1
1600
1500
45
26
405
290
615
970
4.0
注:
1、表格中含“P”的表示配备变频电控;
2、升降人员或升降人员与物料的,卷筒钢丝绳缠绕规定:立井一层,斜井两层;
3、参数供参考,若有变化,以订货合同约定为准


JTP系列矿用提升绞车结构
JTP系列矿用提升绞车整机结构采用:滚筒、减速器、电动机成一字型排列。主要部件由:主轴装置、减速器、液压盘式制动器、液压站、深度指示装置、测速发电装置、机械离心限速装置、操纵台及电控设备组成。
 本系列绞车由电机的驱动,带动减速机器则使滚筒产生扭矩,缠绕其上的钢丝绳有了一定的线速度,从而获得了相应的位移,达到我们所需要的升降目的。
  主轴装置:JTP型绞车卷筒为整体式,便于用户现场安装,卷筒壳、制动盘为16Mn板,轮毂为45#铸钢,强度好坚固耐用又安全,其制动盘在出厂已经加工、调试,但在安装时必须对制动盘的端面跳动进行检查。
  减速器:为两级减速,高速轴上加工了两个相同齿轮,用户在一个齿轮磨损严重后,可调换过来,用另一个齿轮解除用户购轴之忧。
  液压系统:为盘形制动器提供流量稳定、压力可线性调节的压力油,以使绞车获得不同的制动力矩,适用于JTPB系列的液压站使用了当今国内最先进的25MPa高压系列液压元件和液压辅件,同时还将先进的比例控制技术用于液压站的调压,再加上新颖、合理的结构设计,使液压站具有了良好的使用性能,高效的运行可靠性和方便的维护保养性。
  盘形制动器:克服了杠杆式制动器的一些缺点,结构紧凑、安全性好、动作灵敏,便于矿用提升自动化。PZ12型适用于JTP、2JTP型绞车。
  深度指示器:本系列采用的牌坊式深度指示器,司机可以直观的了解容器的位置,除此之外,其上还装有上下过卷开关,防止容器上、下过卷。同时还装有警铃,当容器接近停车位置时发出减速信号。
  安全保护装置:为确保矿井作业人员的安全,提升机特装设下列保险装置,防止过卷装置,防止过速装置,过负荷和欠电压保护装置,限速装置,深度指示器失效保护装置,闸间隙保护装置,松绳保护装置,满仓保护装置,减速功能保护装置,蝶形弹簧疲劳示警等。以上保护实行双线制。

JTP系列矿用提升绞车解析
JTP系列矿用提升绞车有交流拖动和直流拖动两种;交流拖动下的调速方式又分为:交流绕线电机转子串接电阻调速和变频调速。电气设备控制方式有:继电器控制和PLC 控制,电压范围:380V—10KV。在PLC控制方式下,可根据用户要求配置故障诊断显示器,彩屏触摸屏和预留网络接口,并实现设备的远距离网络控制。
