一、系统概述

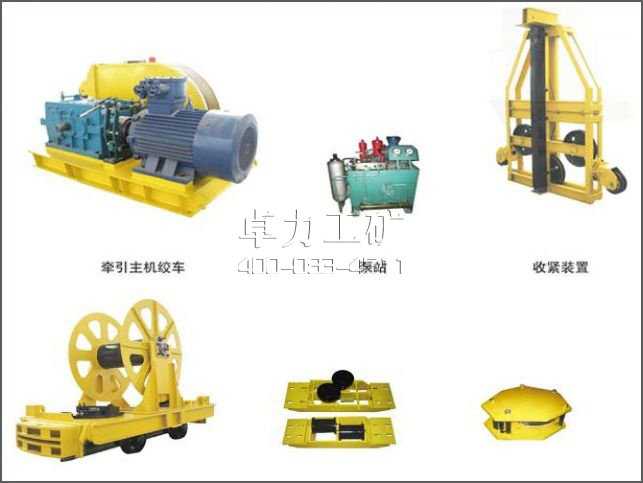

我公司研制的 SQ 型无极绳绞车运输系统吸收了绳牵引卡轨车的成熟技术，参考了传统绞车的使用经验，是对井下无极绳辅助运输系统的完善和进一步提高，系统布置合理、设计新颖、结构紧凑、成本低廉、经测试表明，操作方便、可靠性高、适应性强；该产品总体技术水平国内领先，是一种符合国情的经济、实用、安全、高效的新型辅助运输设备。SQ 型无极绳绞车运输系统是以钢丝绳牵引的轨道运输设备，系统由绞车 ( 含泵站 )、张紧装置、牵引车、主副压绳轮组、托绳轮组、回绳轮组和弯道轮组等组成。有 37kw、55kw、75kw、llOkw、l32kw 等品种，绞车利用井下现有轨道系统运行，可实现固定距离不经转载的直达运输。在 5°以下坡道采用 37kw 绞车，在 10°以下坡道采用 55kw 绞车，在15°以下坡道采用 75KW、110KW 绞车 , 在 18°以下坡采用110kw、132kw 或无级调速型绞车，可实现材料、设备及液压支架 , 在顺槽和采区大巷不经转载的整体直达运输，可直接进入工作面，代替了多台小绞车接力、对拉运输，大大减少了运输环节。不仅达到了减人增效的目的，还大大提高了运输的安全性和可靠性。
二、适用范围
该产品是以钢丝绳牵引的轨道连续运输设备，主要用于煤矿井下工作面顺槽和采区大巷材料、设备、液压支架等辅助运输，也可用于金属矿井下巷道和地面轨道运输，适用于坡度大小有变化的轨道运输，最大坡度 18°，适用运输距离约为 2000 米。无极绳绞车运输系统是对绳辅助运输系统的创新和完善，系统可根据巷道具体工况条件灵活布置，常见的布置方式有：
1．运输系统既可适应多起伏 ( 最大坡度 18°以下 )，又可水平拐弯 ( 最小 90°)。
2．绞车既可平行于轨道布置，又可垂直于轨道布置。
3．系统既可布置单道单向运输，又可布置成双道双向运输。
4．单道单向运输布置时，钢丝绳可全部布置在轨道内；也可采用主绳在内，副绳在外的布置型式。
5．绞车可前后双向出绳，既可利用原有硐室布置，又可靠巷帮布置，可适应不同巷道工况。
三、产品特点
1、绞车采用机械传动方式，结构紧凑，可靠性高；
2、系统配置合理，方便灵活，不同组合可适应各种工况条件需求，适应性强；
3、采用液压式收紧装置收紧钢丝绳，钢丝绳张紧力可根据工况而调整，使钢丝绳受力比较均衡，延长了钢丝绳的
使用寿命长；
4、绞车的紧急制动采用湿式失效制动，制动器为我公司与航空航天部的军工企业联合研制，采用先进的技术和材
料，使制动器制动性能更可靠，寿命更长。
5、用导向轮分绳，避免钢丝绳咬绳、减少钢丝绳磨损；
6、采用专用轮组导绳、压绳、托绳轮组，可适应起伏变化
坡道：
7、在顺槽中可实现连续直达运输，无需转载．提离了安全
可靠性；
8、回绳轮固定简单，可方便快捷地移动，实现运距变化；
9、牵引车储绳量较大，可减少钢丝绳浪费。
10、操作方便，维护简单，深受煤矿工人的欢迎。
11、特别在回采时，无极绳绞车运输系统可随工作面回采而逐步后移，操作过程非常简单，只需把回绳轮回移，并
把多余的钢丝绳绕在牵引车的储绳筒上即可。
12、该连续牵引车系统使用井下现有的轨道（常用 18Kg、22Kg、24Kg、30Kg。为满足顺槽水平过弯道连续运输
的需要，在弯道两侧增设护轨，以确保过弯道运输的安全可靠。
三、主要技术参数

单速型
型号	SQ-40/37B
绞车功率（KW）	37
滚筒直径（mm）	950
最大牵引力（KN）	40
绳速（m/s）	0.7
钢丝绳6*19S	18/22
轨距（mm）	600
轨型（kg/m）	18-24

机械变速型
型号	SQ-60/55B	SQ-80/75B	SQ-80/110B	SQ-120/132B
绞车功率（KW）	55	75	110	132
滚筒直径（mm）	1200	1200	1200	1400
最大牵引力（KN）	60	80	80	120
绳速（m/s）	0.7/1.1	0.7/1.1	1.0/1.7	0.7/1.1
钢丝绳6*19S	22	22/24	22/24	24/26/28
轨距（mm）	600/900	600/900	600/900	600/900
轨型（kg/m）	18-24	18-30	18-30	18-30

1500米运距内最大坡度及最大牵引重量包含梭车对应的绞车选型
重量≤ 坡度≤	8T	10T	12T	14T	16T	18T	20T	22T	24T
5°	SQ-40/37B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-60/55B	SQ-80/75B	SQ-80/75B
8°							SQ-80/75B		SQ-80/110B
10°						SQ-80/75B		SQ-80/110B
13°	SQ-60/55B			SQ-80/75B	SQ-80/75B		SQ-80/110B
15°			SQ-80/75B						SQ-120/132B
18°		SQ-80/75B			SQ-80/110B	SQ-80/110B		SQ-120/132B
