不锈钢耐震压力表说明书

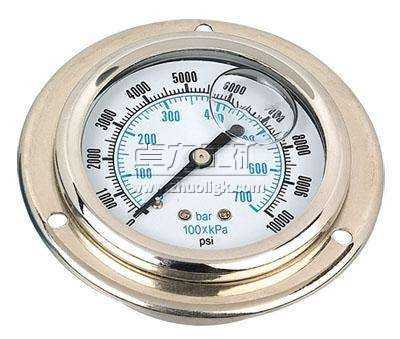

不锈钢耐震压力表
不锈钢耐震压力表|不锈钢耐震压力表型号|不锈钢耐震压力表价格
不锈钢耐震压力表外壳与内部原件均采用不锈钢材质制成，在表体内充装硅油，使压力表的指针起到减震、抗震的作用。
不锈钢耐震压力表即有耐震压力表的耐震性能,又具有不锈钢压力表的耐腐蚀性能,不锈钢耐震压力表适用于工矿现场振动性较大，并且被测量的介质具有腐蚀性的场合。
测量范围
为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。在测量稳定压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不应超过测量上限值的1/2；测量高压时，最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。确保仪表测量结果的精确度和灵敏度。
根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。中国的压力表测量范围标准系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n为自然整数.可为正、负值）。
型号及外形尺寸
|
型号[2]
|
外形尺寸mm
|
||||||
|
A
|
B
|
C
|
D
|
d
|
d0
|
G/Rc
|
|
|
YTFN-50Z
|
29
|
24
|
24
|
0
|
50
|
/
|
14×1.5
|
|
YTFN-60
|
31
|
32
|
32
|
14
|
60
|
/
|
|
|
YTFN-60T
|
31
|
32
|
32
|
15
|
75
|
3.4
|
|
|
YTFN-60Z
|
30
|
32
|
32
|
0
|
/
|
/
|
|
|
YTFN-60ZT
|
30
|
32
|
32
|
0
|
75
|
3.4
|
|
|
YTFN-100
|
44
|
45
|
45
|
18
|
100
|
/
|
20×1.5
|
|
YTFN-100T
|
44
|
46
|
46
|
19
|
118
|
5.5
|
|
|
YTFN-100Z
|
43
|
45
|
45
|
34
|
/
|
/
|
|
|
YTFN-100ZT
|
43
|
45
|
45
|
44
|
118
|
5.5
|
|
|
YTFN-150
|
50
|
47
|
47
|
19
|
149
|
/
|
20×1.5
|
|
YTFN-150T
|
50
|
48
|
48
|
20
|
165
|
5.5
|
|
|
YTFN-150Z
|
51
|
47
|
47
|
55
|
/
|
/
|
|
|
YTFN-150ZT
|
51
|
47
|
47
|
55
|
165
|
5.5
|
|
|
注：连接螺纹可按要求订货．
|
|||||||
精度等级
根据工艺生产允许的最大绝对误差和选定的仪表最程、计算出仪表允许的最大引用误差，在国家规定的精度等级中确定仪表的精度。一般来说，所选用的仪表越精密，则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
不锈钢耐震压力表技术指标
|
表盘直径（mm）
|
标度范围(MPa)
|
精度度等级(%)
|
|
￠50
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
2.5
|
|
￠60
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
2.5
(1.6)
|
|
￠75
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
1.6
(1.0)
|
|
￠100
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
1.6
(1.0)
|
|
￠150
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
1.6
(1.0)
|
使用环境温度：-25~70℃
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
抗工作环境振动：V·H·4级
耐震型外壳防护等级：IP65
系统材质
|
零件名称
|
材料牌号 Material Mark
|
|
|
接头 Connector
|
0Cr18Ni9(304)
|
OCr17Ni12Mo2(316)
|
|
弹簧管 Spring Pipe
|
0Cr18Ni9Ti(321)
|
OCr17Ni12Mo2(316)
|
|
外壳 Shell
|
oCr18Ni9
|
|
安装事项
1． 仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20 5℃时，须计入温度附加误差。
2． 仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3． 仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量最低都不应低于下限的1/3，测量真空时真空部分全部使用。
4． 使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
5． 仪表应避免震动和碰撞，以免损坏。
6． 订货时请注明：仪表型号及名称；仪表的测量范围；仪表的精度等级偏离正包装要求和其它。
7． 不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
