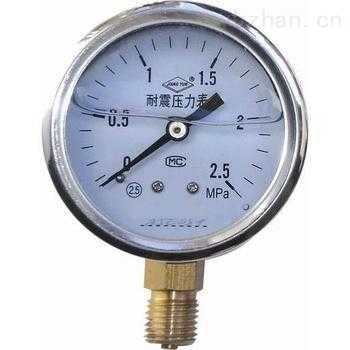

YN-50/60/100/150防震压力表

　　YN-50/60/100/150防震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。测量对铜和铜合金无腐蚀性介质的压力。

全国销售热线:400-083-4511　0537-7970778　13280082001

YN-50/60/100/150防震压力表

YN-50/60/100/150防震压力表|防震压力表

防震压力表是指表壳内灌充液的直接指示式压力表或表壳内有灌充液并带阻尼器的直接指示式压力表。

YN-50/60/100/150防震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
防震压力表广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

YN系列防震压力表的型号命名：

YN系列防震压力表的技术参数：

型号	结构形式	精确度%	测量范围 MPa
YN-50Z	轴向无边	±2.5	0～0.16;0～0.25;0～0.4;0～0.6;0～1.0 0～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60
YN-60 YN-60T YN-60Z YN-60ZQ	径向无边径向带后边轴向无边轴向带前边
YN-100 YN-100T YN-100Z YN-100ZQ	径向无边径向带后边轴向无边轴向带前边	±1.6	-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6 0～2.5;0～4.0;0～6.0;0～10;0～16 0～25;0～40;0～60
YN-150 YN-150T YN-150Z YN-150ZQ	径向无边径向带后边轴向无边轴向带前边
注：轴向可按要求带方形前边。

使用工作温度：-5℃~55℃；-25℃~55℃

使用工作环境振动频率不大于25Hz，振幅不大于1mm

仪表执行标准：Q/320211 DGH01-2003

防震压力表的外形尺寸：

防震压力表外形尺寸示意图

型号	外形尺寸 mm
A	B	C	D	d	d0	M
YN-50Z	29	24	0	50	/	/	14X1.5
YN-60	31	32	14	60	/	/
YN-60T	31	32	15	75	3.4
YN-60Z	30	32	0	/	/
YN-60ZQ	30	32	0	75	3.4
YN-100	44	45	18	100	/	/	20X1.5
YN-100T	44	46	19	118	5.5
YN-100Z	43	45	34	/	/
YN-100ZQ	43	45	44	118	5.5
YN-150	50	47	19	149	/	/	20X1.5
YN-150T	50	48	20	165	5.5
YN-150Z	51	47	55	/	/
YN-150ZQ	51	47	55	165	5.5
注：连接螺纹可按要求订货

使用与订货须知：

使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。

工作环境应无腐蚀性气体。

订货请说明名称、型号及测量范围。
