三通管接头

三通是在液压管路系统中它是一种常见改变分支的通液金属件之一的部件

卓力工矿优质供应三通、F型三通、F型变径三通、Y型三通、异径三通，三通规格型号齐全，欢迎来电咨询订购！

序号	图号	产品名称	规格型号
1	KJ3-10	三通
2	KJ3-13	三通
3	KJ3-16	三通
4	KJ3-19	三通
5	KJ3-25	三通
6	KJ3-32	三通
7	T2-10	三通	DN10
8	T2-12.5	三通	DN12
9	T2-16	三通	DN16
10	T2-19	三通	DN20
11	T2-25	三通	DN25
12	T2-31.5	三通
13	DN32	三通	DN32
14	T4-38S	三通	DN38S
15	T2-38	三通	DN38
16	T2-50	三通	DN50
17	T4-50S	三通	DN50S
18	TC2-10	三通
19	TC2-12.5	三通
20	TC2-16	三通



序号	图号	产品名称	规格型号
1	F-10/10/10G	F型三通	KJ10-10-10G
2	F-13/13/13G	F型三通	KJ13-13-13G
3	FB-19/19/19G	F型三通	DN20-20-20G
4	FB-10/10/10G	F型三通	DN10-10-10G
5	FB-12/12/12G	F型三通	DN12-12-12G



序号	图号	产品名称	规格型号
1	FB-12/10/12G	F型变径三通	DN12-10-12G
2	FB-19/10/19G	F型变径三通	DN20-10-20G
3	FB-19/25/19G	F型变径三通	DN20-25-20G



序号	图号	产品名称	规格型号
1	Y-10	Y型三通	KJ10
2	Y-13	Y型三通	KJ13
3	YB-10	Y型三通	DN10
4	YB-12.5	Y型三通	DN12
5	YB-19	Y型三通	DN20
6	YB19/12.5	Y型三通	DN20/12.5



序号	图号	产品名称	规格型号
1	KJ4-10/13	异径三通
2	KJ4-10/16	异径三通
3	KJ4-10/19	异径三通
4	KJ4-10/25	异径三通
5	KJ4-13/16	异径三通
6	KJ4-13/19	异径三通
7	KJ4-13/25	异径三通
8	KJ4-19/25	异径三通
9	JYST-19/31.5D	异径三通	KJ19/31.5D
10	KJ4-10/31.5D	异径三通
11	KJ4-13/31.5D	异径三通
12	TB4-31.5/50S	异径三通	31.5/DN50S
13	TB2-12.5/10	异径三通	DN12/10
14	TB2-10/12.5	异径三通	DN10/12
15	TB2-10/16	异径三通	DN10/DN16
16	TB2-10/19	异径三通	DN10/20
17	TB2-25/19/19	异径三通	DN25/19
18	TB2-12.5/25	异径三通	DN12/25
19	TB2-10/25	异径三通	DN10/25
20	TB2-16/25	异径三通	DN16/25
21	TB2-19/25	异径三通	DN20/25
22	TB2-10/32	异径三通	DN10/DN32
23	TB2-10/50	异径三通	DN10/DN50
24	TB2-19/50	异径三通	DN20/DN50
25	TB2-19/50S	异径三通	DN20/DN50S
26	TB2-10/65	异径三通	DN10/DN65
27	TB2-50/65	异径三通	DN50/DN65
28	TB2-19/65	异径三通	DN20/DN65
29	TB2-38/65	异径三通	DN38/DN65
30	TB4-40S/50S	异径三通	DN38S/50S
31	TC2-10G/12.5M	异径三通
32	TC2-10G/19M	异径三通

一、三通定义
三通接头是管件的一种，它的连接形式就是直接将三通与钢管对焊，三通接头的主要制造标准一般是GB/T12459、GB/T13401、ASME B16.9、SH3408、SH3409、HG/T21635、HG/T21631、SY/T0510。

二、三通分类
1、按照管件口径分一般有等径三通，异径三通等。
2、按照支管方向分有正三通和斜三通。
3、按照材料分有碳钢、合金钢、不锈钢、三通接头铜 、pvc等三通。
4、按照连接方式分有普通三通、螺纹三通、卡套三通、承插三通。
5、三通表示方法如下：对于等径三通，如"T6"三通则表示外径是6英寸的等径三通。
以材质划分
碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，pvc等。
以制作方法划分
顶制、压制、锻制、铸造等。
以制造标准划分
国标、电标、化标、水标、美标、德标、日标、俄标等，具体如下：GB/T12459-2005,GB/T13401-2005,ASME B16.9,SH3408,SH3409-96,SH3410-96,HG/T21635,DL/T 695,SY/T 0510,DIN 2615。
对于异径三通，比如"T4×4×3.5"表示同径为四英寸异径为3.5英寸的异径三通。压力等级和弯头的压力等级都是一样的，其规格范围也是一样的。

三、三通管接头规格
KJ三通规格
KJ3-8

KJ3-10

KJ3-13

KJ3-16

KJ3-19

KJ3-25

KJ3-31.5

KJ3-32

KJ3-38

KJ3-51

KJ3-B40

Y型三通规格
Y10
Y13

异径三通规格
KJ19/25
KJ25/32
KJ4-10/13
KJ4-10/16
KJ4-10/19
KJ4-10/25
KJ4-10/31.5
KJ4-10/32
KJ4-10/35
KJ4-13/10
KJ4-13/16
KJ4-13/19
KJ4-13/25
KJ4-13/32
KJ4-16/19
KJ4-16/23
KJ4-16/25
KJ4-16/32
KJ4-18/19
KJ4-19/25
KJ4-19/32
KJ4-25/32

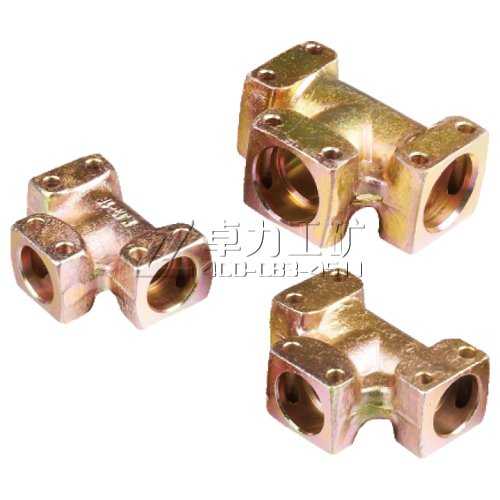

三通(三通管接头)

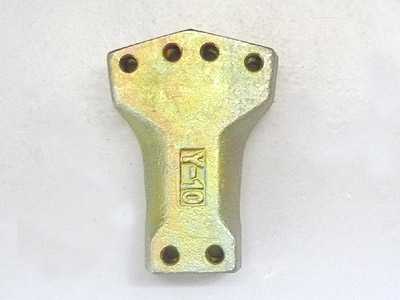

Y型三通（Y10）

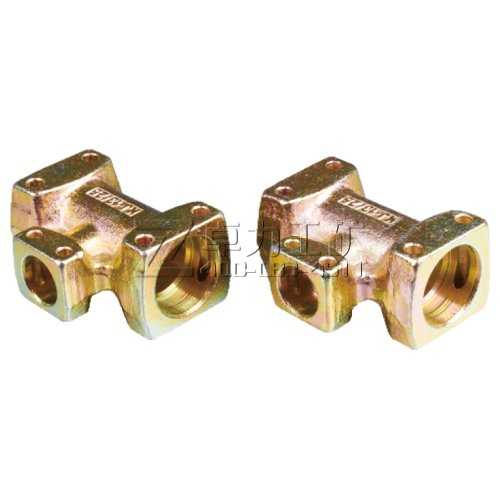

异径三通（KJ-13/25）

四、制作工艺

三通接头成形是将大于三通直径的管坯，压扁约至三通直径的尺寸，在拉伸支管的部位开一个孔；管坯经加热，放入成形模中，并在管坯内装入拉伸支管的冲模；在压力的作用下管坯被径向压缩，在径向压缩的过程中金属向支管方向流动并在冲模的拉伸下形成支管。整个过程是通过管坯的径向压缩和支管部位的拉伸过程而成形。与液压胀形三通不同的是，三通接头支管的金属是由管坯的径向运动进行补偿的，所以也称为径向补偿工艺。
由于采用加热后压制三通，材料成形所需要的设备吨位降低。热压三通对材料的适应性较宽，适用于低碳钢、合金钢、不锈钢的材料；特别是大直径和管壁偏厚的三通，通常采用这种成形工艺。
