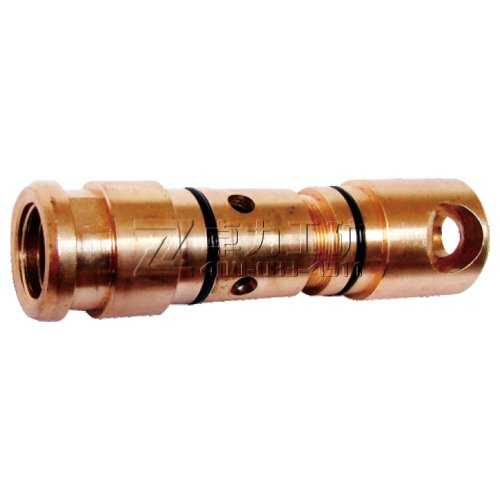

三用阀

三用阀

三用阀|三用阀配件

一、三用阀作用
单体液压支柱是我国采煤工作面的主要支护设备之一。三用阀是单体液压支柱的核心部件，直接影响着单体液压支柱的寿命和使用。三用阀是单体液压支柱的关键部分，它起着注液升柱、超载溢流、泄载降柱的作用。

二、三用阀规格型号：

序号	产品名称	规格型号	备注
1	液控三用阀	DZF00C
2	注液枪	DZ-Q
3	阀体	DZ-Q1-0401A
4	接头	DZ-Q1-0402A
5	座板	DZ-Q1-0403
6	挂钩	DZ-Q1-0404
7	注液管	DZ-Q1-01A
8	锁紧套	DZ-Q1-03
9	手把	DZ-Q1-05
10	顶杆	DZ-Q1-06
11	压紧螺钉	DZ-Q1-07
12	圆柱弹簧	DZ-Q1-08
13	单向阀座	DZ-Q1-09A
14	弹簧座	DZ-Q1-011
15	弹性圆柱销6×30	GB879-76
16	钢球φ8	GB308-76
17	三用阀	DZFA
18	防飞三用阀	DZF-00B
19	左伐筒	DZF-01
20	注油阀体	DZF-02
21	限位套	DZF-03
22	单向伐垫	DZF-04
23	压紧螺套	DZF-05
24	锥形弹簧	DZF-06
25	卸载阀垫	DZF-07
26	卸载阀弹簧	DZF-08
27	连接螺杆	DZF-09
28	阀套	DZF-010
29	阀座	DZF-011
30	安全阀针	DZF-012
31	安全阀垫	DZF-013
32	六角导向套	DZF-014
33	弹簧座	DZF-015
34	安全阀弹簧	DZF-016
35	调压螺丝	DZF-017
36	右阀筒	DZF-018
37	钢球φ8	DZF-3845

三、结构及工作原理
三用阀由单向阀、卸载阀和安全阀组合而成，工作时高压液体通过注液枪将注液阀体的单向阀打开，高压液体进入支柱下腔，活柱升高。
停止注液后，单向阀自动封闭，支柱固定在某一位置上。当顶板压力增大，支柱内腔压力超过安全阀调定压力时，安全阀开启液体外溢，支柱内腔压力降低，当支柱内腔压力低于安全阀关阀压力时安全阀关闭。降柱时，转动卸载手把，推动阀套轴向移动，卸载阀开启，支柱内的乳化液外溢，活柱在自重和复位弹簧作用下回缩。

卓力工矿是国内知名三用阀生产厂家，有丰富的经验为客户提供高品质的三用阀及完善的售后服务，如果您想了解最新三用阀价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：三用阀发货时间？ 三用阀售后保障？ 三用阀订货需要提供什么信息？
