  ZJY系列带溢流阀罗茨真空泵(以下简称罗茨泵)是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。ZJY罗茨真空泵延伸了油封机械真空泵在较低入口压力下的工作范围,具有小体积大抽速的特点

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
ZJY罗茨真空泵带溢流阀说明书

ZJY罗茨真空泵带溢流阀

ZJY罗茨真空泵带溢流阀|ZJY罗茨真空泵供应|ZJY罗茨真空泵生产厂家


一、ZJY系列带溢流阀罗茨真空泵主要用途
ZJY系列带溢流阀罗茨泵被广泛地应用于真空获得的各个方面,它延伸了油封机械真空泵在较低入口压力下的工作范围,具有小体积大抽速的特点,在1~100pa入口压力范围内具有大抽速,特别适合于低入口压力下需要大抽速的真空系统中使用,例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽,大型试验风洞的抽气及照明灯具生产线的排气等等。如果选用合适的前级泵,罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

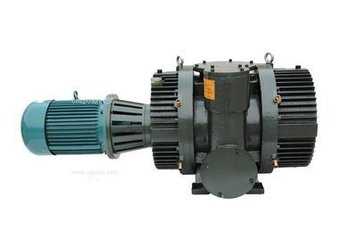

ZJY罗茨真空泵
二、ZJY系列带溢流阀罗茨真空泵工作原理

ZJY系列带溢流阀罗茨真空泵(以下简称罗茨泵)是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。当转子和泵体形成吸气腔时,两个转子相互之间始终保持密封,从而确保排气口的气体不返流到进气口,以此实现抽气的功能。转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。由于在泵腔里面没有摩擦,罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑,另外,要保持罗茨泵在高转速下平稳运行,要对转子进行良好的动平衡。高速旋转的转子间、转子和泵体间没有任何直接的接触,各运动部件之间均保持一定的间隙。
ZJY系列带溢流阀罗茨泵在进排气口间设置了一内置溢流阀,其作用是:当进排气口的压差达到一定值时,溢流阀就自动打开,排气口的部分气体通过打开的溢流阀返流到进气口,这就大大降低了高压差下罗茨泵和前级真空泵(以下简称前级泵)的运行负荷。同时因为打开的溢流阀有强大的泄流作用,可以确保ZJY系列带溢流阀罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载,并可以提高高入口压力下罗茨泵机组的抽速。

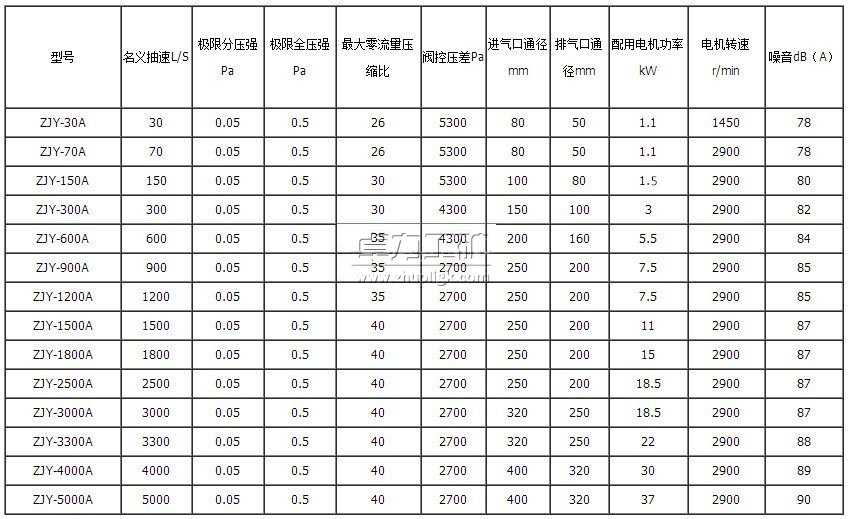

三、ZJY系列带溢流阀罗茨真空泵主要技术性能指标(见下表)



四、ZJY系列带溢流阀罗茨真空泵安装说明
4.1罗茨泵应安装在干燥、通风和清洁的场所、
4.2罗茨泵应水平安装,泵距离墙壁或其他物体之间至少保持300mm以上的空隙。泵的油窗部分应留出易于观察油位的空间。
4.3接通电源时应注意电机转向,从罗茨泵电机尾部看电机轴的转向应为顺时针方向。
操作步骤:接通电机三相电源,点动电机启动按钮,检查转向是否正确,如转向相反,则对换三个电源接线头中的任意两个接线头。
4.4链接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏,管道孔径应尽可能不小于罗茨泵的进气口经,长度宜短,以减少抽速损失,管道连接处应无泄漏。
4.5被抽气体如含有粉尘或颗粒状物质时,应在泵的入口处安装一合适的进气过滤器,以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。(加装过滤器后,将会影响罗茨泵的抽速和极限压力,其影响程度因过滤器的结构形式不同而不同)。

五、ZJY系列带溢流阀罗茨真空泵实际抽速计算
对应罗茨泵的入口压力P,测取罗茨泵出口(亦为前级泵入口)压力Pv,并根据前级泵入口压力Pv查前级泵抽速特性曲线,得出前级泵在Pv入口压力下的抽速Sv,查出罗茨泵在出口压力Pv时的零流量压缩比Kv,即可通过以下公式算出罗茨泵在入口压力为P时的实际抽速S,即
S=SNKV/(KV+(SN/SV)-( SV/SN)3/2)
式中:S  —— 罗茨泵实际抽速,L/s
      SN  —— 罗茨泵几何抽速,L/s
      SV  —— 前级泵在入口压力下的抽速,L/s
      KV  —— 罗茨泵在Pv出口压力的零流量压缩比

六、ZJY系列带溢流阀罗茨真空泵使用说明
6.1润滑
6.1.1润滑系统用油应采用1号真空泵油
6.1.2查看油位,齿轮箱测油位应以浸没4~5个全齿高度为宜;电机测油位应以浸没2/3油窗高度为宜;用以润滑油封的油杯处不应断油,油位不应低于1/3油杯高度,不宜加油过多,避免泵运转时溢出油杯外。风冷泵油位要高于水冷泵的油位。
6.2冷却
冷却水进口温度≤25℃。避免因冷却水温度高,使泵体发热,而引发异响、轴承损坏。风冷泵要通风散热,避免泵体温度过高烫伤人,使用温度≤80℃.
6.3启动
当泵较长时间停用后再次使用时,应先点动1、2次,使润滑油进入轴承内,然后再正式起动,否则将缩短轴承及泵的使用寿命。
6.4停泵
停泵时,应先停罗茨泵,待电机停转后,在停前级泵,否则会导致罗茨泵出口压力升高、负荷增大,而引起返油、污染真空管路和泵腔、甚至烧坏罗茨泵电机。

七、ZJY系列带溢流阀罗茨真空泵维护和保养
7.1保持泵的清洁,以利于通风散热。
7.2每月至少检查一次油质情况,当发现油质明显变色、变稀、乳化等情况,应立即换油。
7.3换油时,罗茨泵最好先运转一小时,使油温变热变稀后,在停泵并向泵内放气后再放油加油。加油时,润滑油中不得混入柴油、煤油、汽油、水等其他饱和蒸汽压较高的介质,以免影响泵的极限压力。
7.4拆洗泵及泵内零件时,应使用纱布擦拭;当必须清洗时,可用丙酮或者汽油清洗,但必须注意防火安全,洗完后必须用纱布擦干后方可重新装配。
7.5当发现泵有异常声响时,应立即停泵检查或与供应商联系。

九 骨架油封组件拆卸与安装

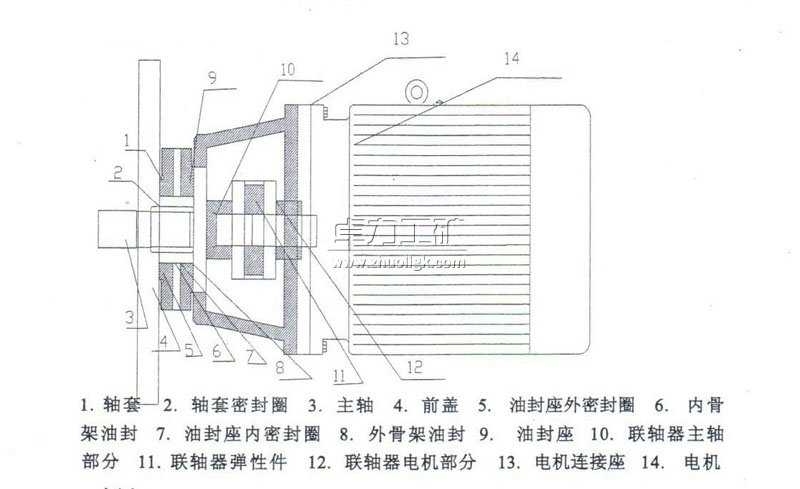

9.1示意图(见下图)
ZJY罗茨真空泵骨架油封组件
9.2拆卸  按下列顺序拆卸:
拆卸电机(14)→拆卸联轴器电机部分(12)→取下联轴器弹性件(11)→拆卸联轴器主轴部分(10)→拆卸电机连接座(13)→拆卸油封座(9)→取出外骨架油封(8)→取出内骨架油封(6)。
9.3安装
按拆卸的相反顺序安装即可,但在安装内、外骨架油封(6、8)时,应注意保持骨架油封润滑油进油孔的畅通;在安装联轴器主轴部分(10)和联轴器电机部分(12)时,两部分应保持2mm~4mm的端面间隙。

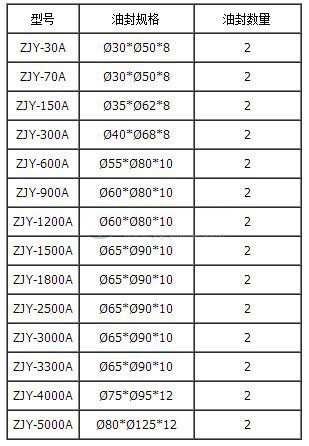

9.4骨架油封规格及数量(见下表)
ZJY罗茨真空泵骨架油封规格及数量

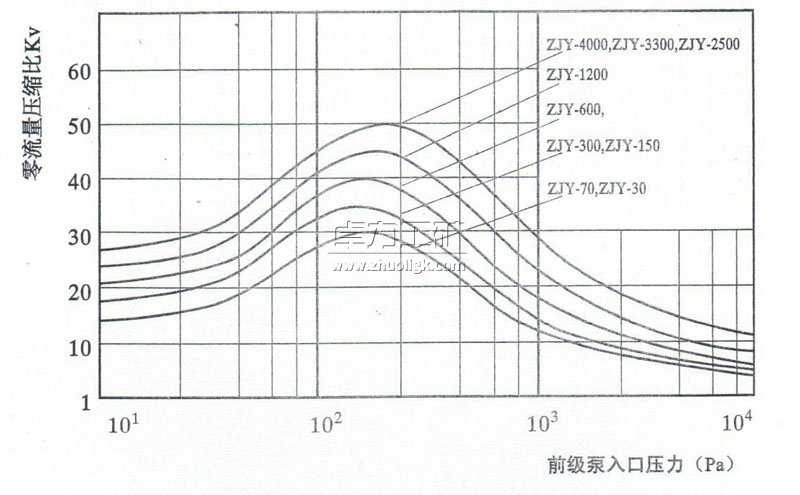

十、零流量压缩比曲线
ZJY罗茨真空泵零流量压缩比曲线

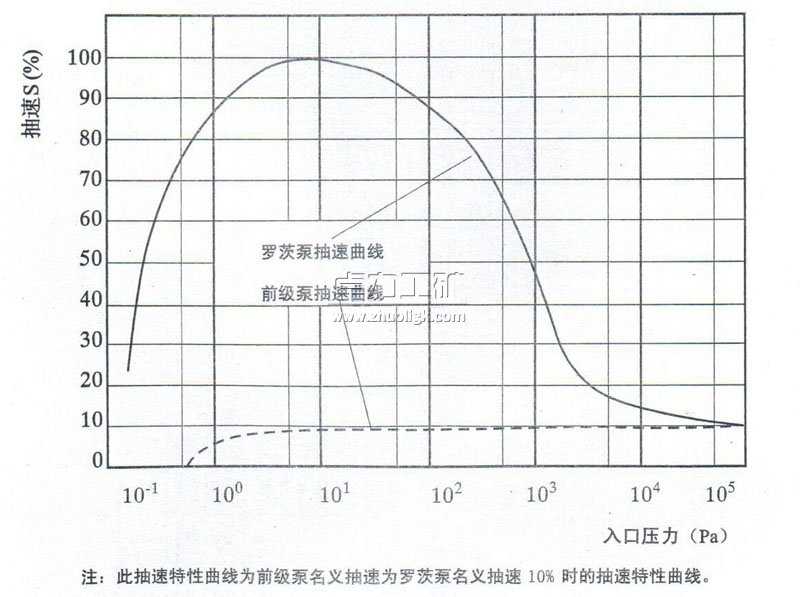

十一.抽速特性曲线
ZJY罗茨真空泵抽速特性曲线

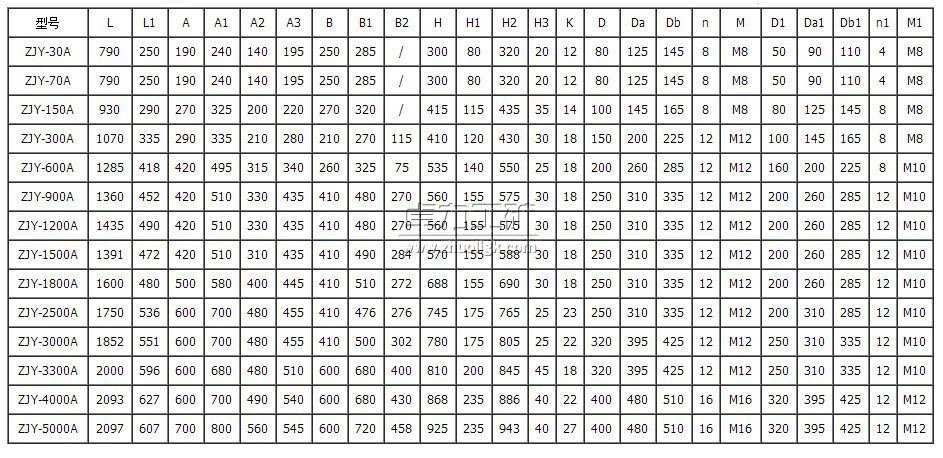

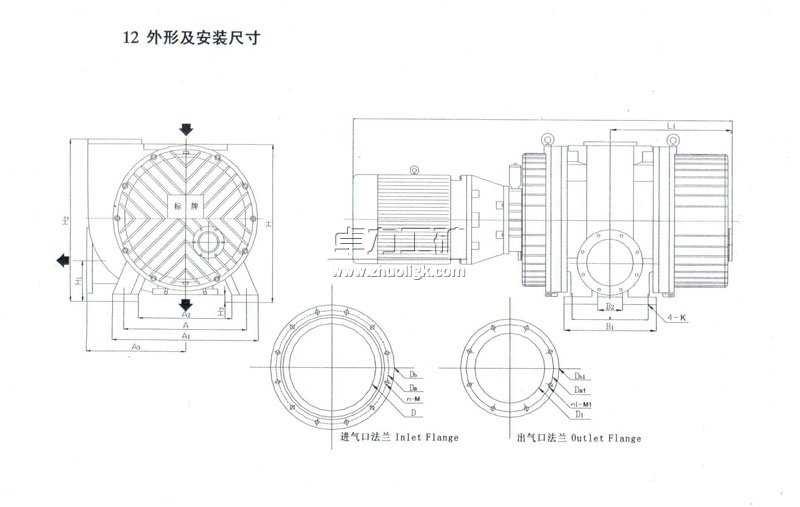

ZJY罗茨真空泵外形及安装尺寸图
ZJY罗茨真空泵安装尺寸图
