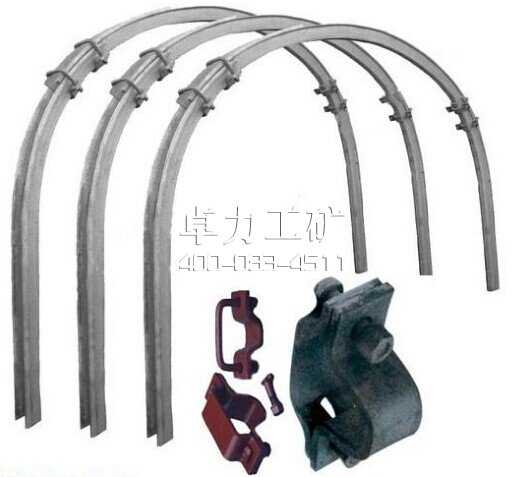

U型钢支架

U型钢支架

  u型钢支架是一种被动支护,具有良好的力学性能,抗拉强度、抗压强度较高,同时具有良好的韧性性能,初撑力较高,支护强度大,可多次使用,被广泛地应用于矿山巷道,特别是在深部复杂巷道以及松软煤层巷道中,u型钢支架是一种有效、合理的支护形式。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
U型钢支架说明书

U型钢支架

U型钢支架|U型钢支架生产厂家


U型钢支架是一种横截面形状像英文字母“U”的钢铁。U型钢支架是一种被动支护,具有良好的力学性能,抗拉强度、抗压强度较高,同时具有良好的韧性性能,初撑力较高,支护强度大,可多次使用,被广泛地应用于矿山巷道,特别是在深部复杂巷道以及松软煤层巷道中,u型钢支架是一种有效、合理的支护形式。

U型钢支架型号
各国生产的U型钢的断面形状、几何参数以及材质等有所不同,目前中国生产的U型钢型号主要有U18、U25、U29、U36这四种。其中U18和U25属腰定位;U29、U36属耳定位。U18由于承载能力很低,现很少生产。

U型钢支架优点及用途
U型钢支架具有高初撑力、支护强度大、安装简易、不易变形等优点,因此常用于制造巷道可缩性金属支架,作矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。
U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形,断面利用率高,支架支回方便,维修量小,支架回收复用率高,减少坑木使用,环保效益十分明显。
使用U型钢支架有效降低冒顶、片帮等事故的发生,安全可靠,提高了矿井通风系统稳定性。U型钢直墙半圆拱支架抬棚在采准巷道交岔点的应用,并取得了显著的成效。选用U型钢可缩性支架,较好解决了掘进支护的难题。

U型钢支架结构组成
1.顶梁。
顶梁为圆弧拱形,其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。
2.柱腿。
柱腿有3种形式,一种是上部为圆弧形,下部为直线段;
第二种是全部为曲线形,且只有一个曲率半径;
第三种是全部为曲线形,但有两个曲率半径。
柱腿下面焊有底座,底座的大小视底板软硬而定;
3.连接件。
连接件是支架节与节间的卡紧装置,可以起节间的连接作用,还可以将连接的两节型钢接头部分压紧,提供预紧力,使U型钢之间具有摩擦力,从而保证拱形支架具有一定的工作阻力和一定的可缩量。
4.架间拉杆。
架间拉杆的作用是增强支架整体相对稳定性,将支架从纵向联接起来,形成整体。
5.背衬材料。
背衬材料是U型钢支架与围岩之间的填充材料,目的是在于使U型钢支架与围岩接触紧密,改善支架的受力状况,提高其承载能力并保持围岩的稳定性。

U型钢支架产品特点
1、U型钢支架承受压力大,支撑时间久,具有易安装不易变形等特点。
2、U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力,适应松软围岩的载荷和变形。
3、U型钢支架断面利用率高,支架支回方便,维修量小。
4、U3型钢支架回收复用率高,减少坑木使用,环保效益十分明显。

U型钢支架施工必备知识:
1.支架及其附件:U型钢支架、卡缆、螺栓、拉杆等材质、规格、强度以及加工必须符合设计和有关标准规定。
2.背板和充填材料:材质、规格符合设计要求和规程规定。
3.U型钢支架施工机具: 大锤、铁木榔头、钢卷尺、木锯、风镐、手镐、铁铣、活口扳手、水平尺。
4.U型钢支架施工前准备工作
○1所需材料,施工机具等准备齐全并运至施工地点。
○2认真检查顶板情况发现危岩活石用长柄工具摘除掉。
○3架设支架前,掘进迎头应用前探梁控制顶板,超前支护。
○4检查架棚处井巷掘进工程质量,巷道欠挖超过规定必须处理,使其符合设计要求。
○5找准中腰线并做好标记:用小线拉一条中线通过所要架设支架的地段,把腰线引到两旁做出记号。
5.U型钢支架施工工艺
○1工艺流程:放中、腰线→挖柱窝→立棚腿→上棚梁→加固→背板(充填)。
○2根据中线及设计棚距大小找出柱窝位置,再按中腰线把柱窝深度挖够。
○3在柱腿上画出腰线所在位置,把立柱放在柱窝内,使柱上腰线和帮上腰线一致。
○4用拉条固定立柱以免倾斜。
○5检查支架的垂直度和扭斜度,超过质量标准规定的允许误差范围时要调整,根据顶梁中间放下的垂线和两个柱脚之间连线的水平间距,就能知道支架是否垂直,根据巷道中线和两立柱之间连线是否垂直,就能知道支架是否扭斜。
○6背帮、背顶:上背板时要上一块,填一块(把背板和岩帮之间空隙用木楔背紧或全部用岩石填满)并且要目测检查所上背板是否平整,背帮时应两侧对称进行。
○7棚子与棚子之间应用金属拉杆通过螺栓夹板等互相紧紧拉住或打入撑柱撑紧,来加强支架沿巷道轴线方向的稳定性.

 卓力U型钢支架主要有25U型钢支架,29U型钢支架,36U型钢支架和U型钢支架配套使用的产品还有网片、单体液压支柱、锚杆等设备。

U型钢支架





卓力工矿是国内知名U型钢支架生产厂家,有丰富的经验为客户提供高品质的U型钢支架及完善的售后服务,如果您想了解最新U型钢支架价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:U型钢支架发货时间? U型钢支架售后保障? U型钢支架订货需要提供什么信息?
