耙斗式装岩机

耙斗式装岩机

  山东卓力优质供应:P15B(A)耙斗装岩机、P30B(A)耙斗装岩机、P60B(A)耙斗装岩机。耙斗装岩机是通过绞车的两个滚筒分别牵引主绳、绳尾使耙斗作往复运动把岩石扒进料槽,自料槽卸料口卸入矿车或箕斗而实现装岩作业。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
耙斗式装岩机说明书

耙斗式装岩机

耙斗式装岩机|P15B(A)耙斗装岩机|P30B(A)耙斗装岩机|P60B(A)耙斗装岩机


耙斗式装岩机用在岩巷掘进中配以1.1m3矿车或箕斗进行装载作业,适于净高[P-15B(B)、P-30B大于2m, P-60B大于2.4m],净断面[P-15B(B)4.5m2、P-30B 6m3, P-60B 9m2以上]的巷道,具有装岩效率高、结构简单、可靠性好、应用范围广等特点,不但可以应用于平巷,而且可以在30度以下的斜巷中使用,是提高掘进速度,实现掘进机械化的一种主要设备。
耙斗式装岩机
耙斗装岩机是通过绞车的两个滚筒分别牵引主绳、绳尾使耙斗作往复运动把岩石扒进料槽,自料槽卸料口卸入矿车或箕斗而实现装岩作业。
该机主要由固定楔、尾轮、耙斗、台车、绞车、操纵机构、导向轮、料槽(进料槽、中间槽、卸料槽)以及电气部分等组成。

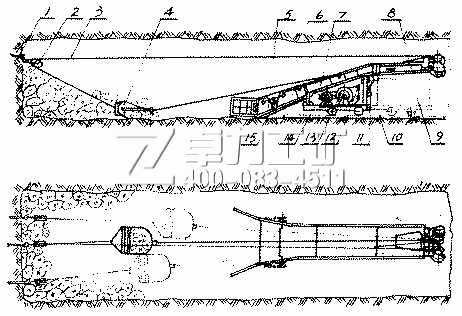

安装使用示意图↑1、固定楔 2、尾轮 3、钢丝绳 4、耙斗 5、簸箕口 6、连接槽 7、中间槽 8、卸载槽 9、矿车 10、轨道
11、导向轮 12、操纵机构 13、绞车 14、台车 15、升降装置
技 术 参 数
型号
P15B(A)
P30B(A)
P60B(A)
耙斗容量 ( m3)
0.15
0.30
0.60
生产率 ( m3/h )
14~25
35~50
70~110
绞车形式
三行星齿轮双滚筒绞车
电动机
功率 ( kW )
11
17
30
电压 ( V )
380/660
主绳牵引力 ( KN )
7.2~10.4
12.3~18.5
20.0~28.0
牵引速度 ( m/s )
1.05~1.52
0.85~1.70
1.06~2.07
钢丝绳直径 ( mm )
12.5
15.5
15.5
质量 ( t )
2.5
4.7
6.43




卓力工矿是国内知名耙斗式装岩机生产厂家,有丰富的经验为客户提供高品质的耙斗式装岩机及完善的售后服务,如果您想了解最新耙斗式装岩机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:耙斗式装岩机发货时间? 耙斗式装岩机售后保障? 耙斗式装岩机订货需要提供什么信息?
