卓力工矿现货供应轧制(材质:Q235)、铸造(材质:QT400)   轻轨、重轨和起重轨道夹板各种规格道夹板,并可根据样品或图纸生产各种异型道夹板及绝缘道夹板。

道夹板介绍：

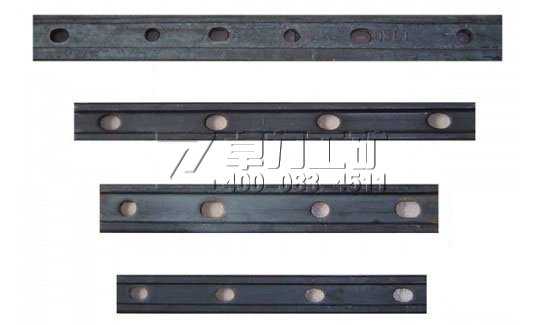

道夹板（轨道接头夹板，又称鱼尾板）是一种用于钢轨与钢轨之间连接使用的连接紧固件，是钢轨接头连接的首选产品。

道夹板作用是保证两段相邻铁轨道的链接的稳固，保障铁路钢轨在机车通过的时候铁路钢轨的稳定。在轨道固定方面道夹板的使用是很广泛的，这主要是由于两段钢轨的连接在设计上需要辅助板材的使用，而道夹板正是这种板材不断发展演变来的产品。

常见道夹板种类：
1、根绝道夹板材质来进行区分：金属道夹板、绝缘道夹板
道夹板常用的材质有金属和绝缘材质两种，而对于不同强度要求的道夹板而言使用到的生产材质也是不同的。常用的金属材质就是Q235钢材或者45#钢。所以在选用道夹板产品或者鱼尾板材产品的时候一定要根据设计要求选用适当材质的产品，这样才能保障铁路铁路钢轨使用过程中不会因为道夹板或者鱼尾板等相关配件的问题而造成安全事故。
2、根据道夹板孔数来划分有：四孔道夹板、六孔道夹板、三孔道夹板（异形件）
一般是38kg左右的钢轨为这两种矿用道夹板的分界线，也就是说38kg以下的矿用钢轨大多数是四孔道夹板，而38kg以上的矿用道夹板大部分是六孔道夹板。
3、根据道夹板适用铁路钢轨的型号来区分：轻轨、重轨和起重轨道夹板
4、根据不同规格划分有：国标道夹板、非标道夹
5、根据不同的板材尺寸来划分有：鼓泡道夹板（弧面道夹板）、变轨道夹板(异形道夹板)
6、根据应用领域分为：矿用道夹板、铁路道夹板
7、根据道夹板重量来区分

同时在不同的轨道连接接头处需要使用到的道夹板也是不同，所以会用到的道夹板的产品分为普通道夹板、绝缘道夹板和异型道夹板等不同的道夹板产品。
常用的普通道夹板有标准道夹板和非标道夹板之间的区分，这主要是看所使用的轨道情况，以及轨道的用途。
绝缘道夹板适用的轨道则是易发生漏电事故的路段。
只有异型道夹板是采购道夹板产品的时候需要特别注意的，异型道夹板中较好订制的一般为变轨道夹板。这种道夹板连接的两段钢轨的重量型号是一定的，所以可以根据两段钢轨进行订制。
如果其他轨道路段使用异型道夹板就需要考虑道夹板的孔数、长度、宽度以及道夹板的形状方面也需要特殊的设计。这种道夹板使用的数量很少，但是需要使用这种道夹板的路段对道夹板本身的设计要求以及强度有较高的要求。
山东卓力工矿设备有限公司生产的铁路连接件道夹板在标准产品方面可以定制多种规格标准的产品。同时我公司也可以承接订制各种型号规格的绝缘道夹板以及异型道夹板。

道夹板规格
道夹板分为轻轨、重轨和起重轨道夹板。
另有如：24kg转30,43kg转50kg变轨道夹板及异型道夹板、绝缘道夹板。

道夹板生产制造
按材质区分有：Q235:道夹板钢的化学成分（熔炼分析）按型号小于等于15kg/m和大于15kg/m
应分别符合GB 700中 Q235-A(或3号乙类钢）合Q255-A(或4号乙类钢）钢的规定。
球墨铸铁：QT400-18

实用轻轨型号	理论重量,kg/块
9KG	0.81
12KG	1.39
15KG	2.20
22KG	3.80
30KG	5.54

适用于不同重量轨道的道夹板重量
产品名称	适用轨道重量（kg）	产品重量（kg）
道夹板	8kg四孔	0.45
道夹板	8kg四孔	0.8
道夹板	12kg四孔	1.1
道夹板	12kg四孔	1.3
道夹板	12kg四孔	1.4
道夹板	12kg四孔	1.6
道夹板	15~18kg四孔	1.3
道夹板	15~18kg四孔	1.5
道夹板	15~18kg四孔	1.9
道夹板	15~18kg四孔	2.2
道夹板	15~18kg四孔	2.5
道夹板	15~18kg四孔	3.0
道夹板	15~18kg四孔	3.5
道夹板	15~18kg四孔	4.0
道夹板	22kg-24kg四孔	2.8
道夹板	22kg-24kg四孔	3.0
道夹板	22kg-24kg四孔	3.5
道夹板	22kg-24kg四孔	4.0
道夹板	22kg-24kg四孔	4.5
道夹板	22kg-24kg四孔	5.0
道夹板	22kg-24kg四孔	6.0
道夹板	22kg-24kg四孔	7.0
道夹板	22kg-24kg四孔	7.5
道夹板	30kg四孔	6.0
道夹板	30kg四孔	7.0
道夹板	30kg四孔	7.5
道夹板	30kg四孔	8
道夹板	30kg四孔	9
道夹板	30kg四孔	10
道夹板	43夹板六孔	7.5
道夹板	43夹板六孔	8.0
道夹板	43夹板六孔	9.0
道夹板	43夹板六孔	10.0
道夹板	43夹板六孔	11.0
道夹板	43夹板六孔	13.0
道夹板	43夹板六孔	14.0
道夹板	43夹板六孔	15.0
道夹板	43夹板四孔	8.8
道夹板	43夹板四孔	6.6
道夹板	43夹板四孔	4.5
道夹板	43夹板四孔	3.9
道夹板	50夹板六孔	11.0
道夹板	50夹板六孔	13.0
道夹板	50夹板六孔	15.0
道夹板	70夹板六孔	4.0
道夹板	80夹板六孔	4.0
道夹板	100夹板六孔	6.0
道夹板	100夹板六孔	6.8

不同重量的道夹板一般跟其强度会成正比，所以各界朋友在选购道夹板产品的时候要特别注意道夹板的实际重量。

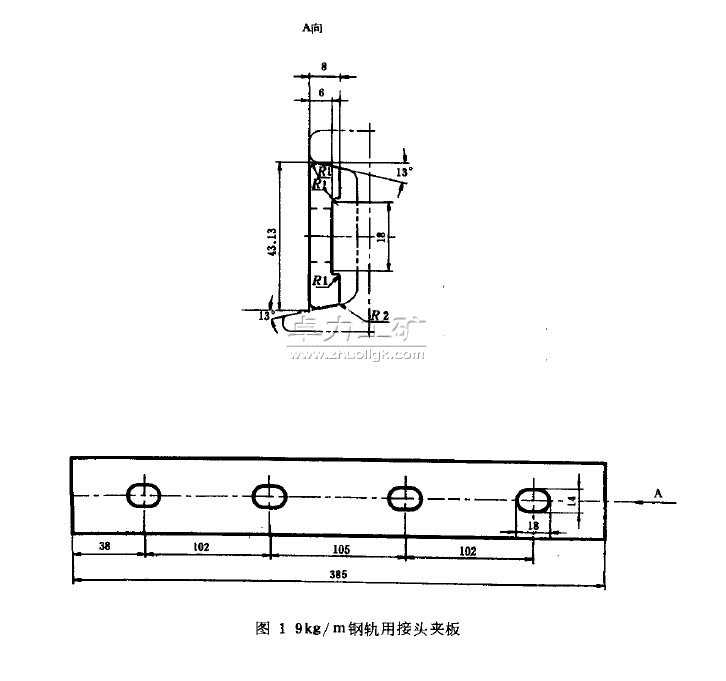

道夹板尺寸


道夹板使用注意事项：
道夹板和鱼尾板的在使用过程中是需要根据设计要求使用在不同的钢轨位置上的，普通的道夹板和鱼尾板使用在两端铁路钢轨的外侧或者内侧。
道夹板常被划分到重轨或者起重轨中，这类自重很大的钢轨一般都是需要承载高吨位的货物的。所以在使用过程中需要特别注意相关配件的质量问题。
所以在该种钢轨上安装使用的道夹板产品就特别注意相应的外观是否无瑕疵、重量是否符合要求、孔径和孔距是否符合国标产品的相应技术要求。
只有保证道夹板产品的相关技术检验都符合相关规定才能满足该种产品使用过程中对铁路钢轨的链接作用更好。

道夹板的使用需要和鱼尾螺栓相配合使用。一般常用的道夹板的设计都是矩形的，这种铁路配件上有孔洞，在鱼尾螺栓的使用就是穿过道夹板和铁路钢轨上对应的钻孔，进而旋紧。这样铁路钢轨间的联系就可以通过道夹板联系起来。这种链接配件可以使得铁路钢轨在使用中更加安全顺畅。
在道夹板和鱼尾板的使用中尤其要注意的就是配套鱼尾螺栓的使用，通过对应型号的鱼尾螺栓进行连接才可以很好的保障铁路钢轨的使用。在这方面主要注意的有以下几点：
1、鱼尾螺栓的型号需要符合设计要求
2、鱼尾螺栓的强度需要符合设计要求
3、鱼尾螺栓丝扣的长度要符合相应要求。
4、鱼尾螺栓的使用不能缺少相应的配件，例如鱼尾螺栓的平垫。
除了以上几点之外道夹板在使用过程中还求多种特殊情况。这些不同情况是需要根据不同的铁路钢轨的设计要求和定制的道夹板来确定使用的。所以在异型道夹板的使用过程中一般使用的鱼尾螺栓产品也是有特殊要求的。这些问题就需要在实际的使用过程中进行解决了。
