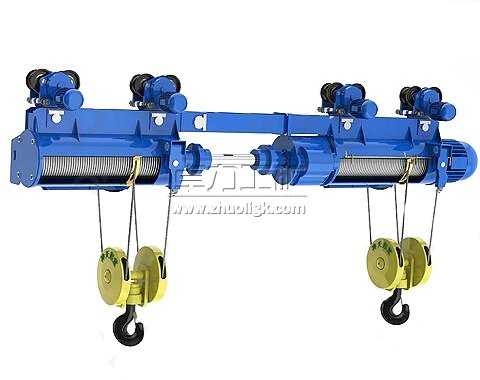

双吊点电动葫芦

双吊点电动葫芦

  双吊点电动葫芦适用于吊运超长工件或物品,钩距可根据用户要求进行非标设计制作,采用中间传动轴连接两上葫芦,来实现同升同降。本实用新型使用方便,安全可靠,增大了电动葫芦的起重高度.

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
双吊点电动葫芦说明书

双吊点电动葫芦

双吊点电动葫芦|双钩电动葫芦|双滚筒电动葫芦


双吊点电动葫芦又称:双钩电动葫芦、同升同降电动葫芦、同步连轴电动葫芦、连体双钩电动葫芦、同筒双钩电动葫芦、双钩同步钢丝绳电动葫芦、双钩环链电动葫芦、双钩同步电动葫芦、闸门电动葫芦等。同轴双钩双速电动葫芦,就是用传动轴相连接的两个葫芦为双速钢丝绳电动葫芦。

双吊点电动葫芦适用于吊运超长工件或物品,钩距可根据用户要求进行非标设计制作.采用中间传动轴连接上两葫芦,来实现同升同降。钢丝绳电动葫芦在提升和下降时,绳子会沿着卷筒上的绳槽缠上或放下,双钩也就在上升和下降的同时,会同时向一侧平移。所吊物体距离葫芦安装位置的垂直高度越大,平移的幅度越小。例如:所吊物体在地面上,葫芦安装在地面上方12米高度的位置。吊钩提升到最高极限时,距离地面11米。用起升高度为12米的葫芦,来吊地面上的物体,提到6米高位置,水平移动幅度是很小的。也就是葫芦的安装位置一定要高于所吊物体提升的目标位置的上方几米的距离处,这个距离越大,水平移动幅度就越小。 该设备通过机械与电气同步,强制起升电机转速同步,两台电动葫芦采用一套电气控制系统,克服了电气动作误差,从而保证两台电动葫芦同时升降起吊重物。设备组合方便,还可增加超载限制、高度显示及遥控等辅助功能。

双钩环链电动葫芦简介:
双钩组型环链电动葫芦是为用户量身定制的起重设备。双钩组型环链电动葫芦可以起吊较大工件,并且可以同时起升,同时运行,使工件吊至指定工位。
优点:双钩电动葫芦顾名思义就是具有两个吊钩的电动葫芦,这种电动葫芦一般用于吊具较长的物件,或者用于模具保养,在施工过程中进行翻转物件。在设计时可以根据用户需要来设计两个吊钩之间的距离。如果原来就用着一台单钩电动葫芦,可以外接一台跑车,再增加一台电动葫芦,这样也可以实现双钩的。
注意事项:如果平时工作只需要一条吊钩就可以,将另一条吊钩提升到一定的高度,以防止碰撞物件或出现意外事故,如果两条吊钩之间的距离太近,应该注意操作,以防两条吊钩绞在一起。

双吊点电动葫芦应用领域
        提升、牵移、装卸重物,油罐倒装焊接,如各种大中型砼、钢结构及机械设备的安装和移动,适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。

双吊钩电动葫芦特点
        超长双钩、固定钩距、平行排列、重心不移位、同起同降,可平稳起升超长重物.本实用新型使用方便,安全可靠,增大了电动葫芦的起重高度.
  起重量:2*0.5T、2*1T、2*2T、2*3T、2*5T、2*10T、2*16T、2*32T;
  起升高度:6m-100m;
  钩距:1.2m≤L≤7m;

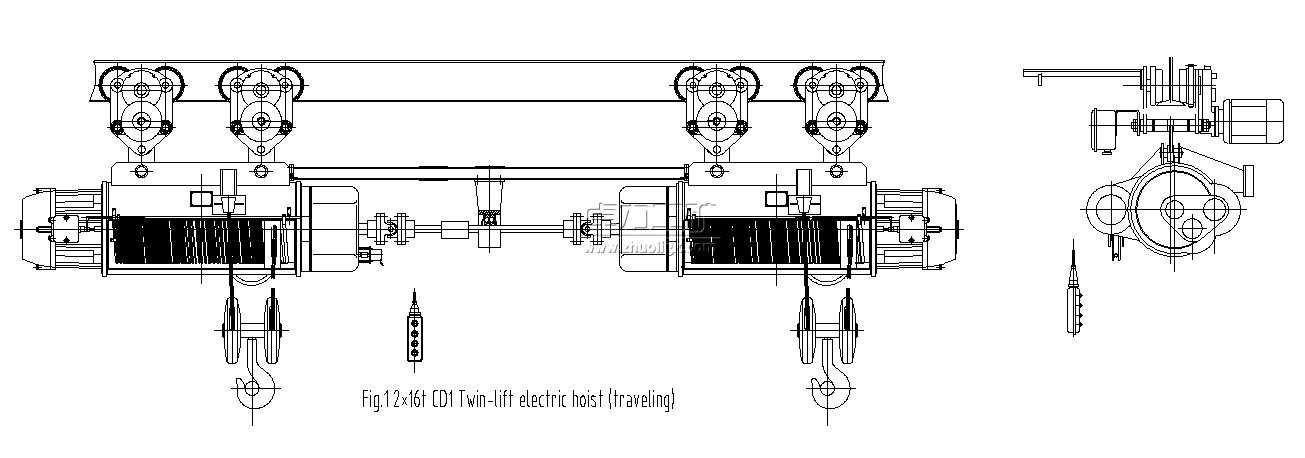

双吊钩葫芦结构图

双吊钩葫芦结构图


双吊点电动葫芦规格参数
型号 QBH5+5 QBH8+8 QBH10+10 QBH12.5+12.5
QBH16+
16
工作级别 M3 M3 M3 M4 M4
起重量(t) 2×5 2×8 2×10 2×16 2×12.5
电动葫芦型号
CD5 FCD5/
MD5 FMDE5
HC082B FHC082B/HC082B
FHN082B
CD10 FCD10/
MD10FMD10
FHC084B
起升速度(m/min) 8;8/0.8 7; 7/0.7 7; 7/0.7 3.5
运行速度(m/min) 20 20 20 20
起升电机 型号
ZD51-4;
ZDS1-0.8/7.5
ZDX51-4;
ZDS1-1.5/11
ZD51-4;
ZS51-1.5/13
ZDX52-4
功率(KW)
2×7.5;
2×7.5/0.8
2×11;2×11/1.5 2×13;2×13/1.5 2×11
转速(rpm) 1380 1380 1380 1380
运行电机 型号 ZDY21-4 ZDY21-4 ZDY21-4 ZDY21-4
功率(KW) 2×0.8 4×0.8 4×0.8 4×0.8
转速(rpm) 1380 1380 1380 1380
荐用轨道型号 I25-I63 I25-I63 I25-I63 I25-I63
吊点距离L(m) 1.5~6 1.5~8 1.5~8 1.5~10
起升高度L(m) 6 9 12 18 24 30 9 12 16 24 30 9 12 16 24 30 8 12 16 18
L1(mm) 1057 1162 1267 1477 1687 1897 1363 1478 1628 1933 2223 1624 1805 1867 2529 2891 1628 1933 2223 2373
L4(mm) 228 228 402 612 822 1032 440 485 625 930 1220 702 883 1245 1607 1969 625 930 1220 1370
Hmin(mm) 1410 2100 1400
最大轮压(KN) 19 21 16 16.5 17 17.5 14 15 16 17 18 16 16.5 17 17.5 18 25 26 27 28
总量(kg) 1530 1580 1620 1720 1820 1920 2060 2130 2220 2410 2600 2700 2820 3060 3300 3540 2725 2825 2925 2975
电源 三相交流 380V 50HZ
常速
