10吨架线式电机车

10吨架线式电机车

  10吨架线式电机车适用于金属矿或无瓦斯等爆炸危险的煤矿井下巷道牵引矿车、运输矿物、器材或作调车用.

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
10吨架线式电机车说明书

10吨架线式电机车

10吨架线式电机车|CJY(ZK)10/6.7.9-250/550-B架线式电机车


产品介绍
用途: 10吨架线式电机车适用于金属矿或无瓦斯等爆炸危险的煤矿井下巷道牵引矿车、运输矿物、器材或作调车用.
分类:10吨电机车分为一级传动普通型、增板增厚型、二级传动普通型和双机牵引四种类型。
电压:10吨电机车电压分为250V、550V两种。
特点:轴距短、车身刚度好,采用新型缓冲器、缓冲性能好。
10吨双机牵引机车是新型产品,采用有触电间接控制。接触器是引进德国沙尔特堡产品、性能可靠。电压为550V,采用空气制动。牵引力大,速度高,制动效果好。

产品型号含义

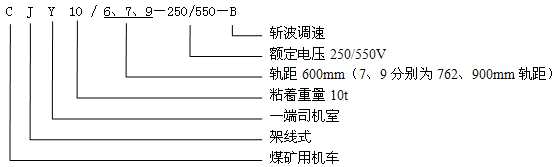

 CJY10/6.7.9-250/550-B架线式电机车型号含义

使用环境
1、使用在有直流电压250(550)V;
2、应用在无瓦斯等爆炸危险;
3、海拔高度不超过1200m;
4、周围空气最高温度为+40℃,最低温度为-25℃;
5、最湿月月平均最大相对湿度不大于90%(同月月平均最低温度不高于+25℃);
       超过上述使用条件,用户可与公司协商,另行签订技术协议;
技术参数

新型号:CJY10/6.7.9G/250(550)
原型号 :ZK10-6.7.9/250(550)型电机车

  CJY10/6.7.9G CJY10/6.7.9G
产品型号 ZK10-6.7.9/550 ZK10-6.7.9/550 ZK10-6.7.9/250
整备重量(t) 10
轨距(mm) 600,762,900
参数 小时制 牵引力KN 15.09 18.93
速度Km/h 11 10.5
最大牵引力(KN) 24.5
直流电压(v) 550
牵引电机
功率×台数
KW×台
24×2 30×2
机车外形及主要尺寸mm 总长 4456 4530 4660
总宽 1054,1354,1354 1054,1354,1354 1050,1212,1350
轨面至顶棚高 1500 1550 1660
牵引高度 320,430
轴距 1100 1100 1220
轮径 φ680
受电器工作高 1800~2200 1800~2200 2000~2400
最小曲线半径 7 7 10
调速方式 斩波、变频
制动方式 机械 机械 机械
备注 一级传动 一级传动、侧板加速型 二级传动
注:1、备注栏中没有注明的机车均为单头司机室,机车外形尺寸总宽不包括机车翅膀的宽度。
    2、机车最大牵引力按车轮与钢轨粘着系数为0.25情况下确定,最大牵引力只能在短期启动时使用。


型号 CJY10/6、7、9G(B)(P)
粘重 10t
轨距 600、762或900mm
牵引力 13.05kN 18.93kN 13.05kN 18.93kN
牵引力 24.5kN
速度 11km/h
直流电压 250V 550V
电机功率×台数 21Kw×2 30kW×2 21kW×2 30kW×2
尺寸: 长度(带碰头) 4470mm 宽度 1054、1212 或1350mm 高度(轨面至顶棚) 1550mm
轴距 1100mm 1220mm 1100mm 1220mm
轮径 Φ680mm
受电弓工作高度 1800~2400mm
转弯半径 7m 10m 7m 10m
调速方式 电阻、斩波或变频调速
制动方式 机械、空气或电气制动
