12吨蓄电池电机车说明书
12吨蓄电池电机车
12吨蓄电池电机车|CTY(L)12/6.7.9GB防爆特殊型蓄电池电机车

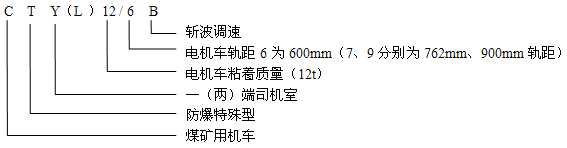

产品型号含义
产品介绍
12T蓄电池电机车有井下防爆特殊型，具有牵引力大，速度高，运载能力强等特点，并可采用双端司机室，瞭望性好。同时本机车可采用变频调速和IGBT斩波调速控制，IGBT斩波器的主回路关断能力强，触发电路选用集成稳压源、集成定时器、组合元件等，使整个电路元件少、安装方便、调试容易、工作可靠。经工业实验证明：该装置电路简单，无失控现象，大大减少了维修工作量。使用该装置机车启动平稳，调速均匀，操作灵活，过载能力强，节约电能30%左右，延长了蓄电池的使用寿命，深受司机、维修人员和基层管理人员的欢迎。 本装置安装使用非常方便，只要把原机车电阻调速装置全部拆除，把引线接入本装置相应的接线端子。即可实现启动、调速、停车、换向等功能。
使用环境
1、海拔高度不超过1200m。
2、周围空气最高温度为＋40℃,最低温度为－20℃。
3、最湿月月平均最大相对湿度为95%(同月月平均最低温度不大于＋25℃)。
4、按《煤矿安全规程》所规定的使用场所。
技术参数表
技术参数表
|
名 称
|
单位
|
规 格
|
|
粘着质量
|
t
|
12
|
|
额定电压（蓄电池组标称电压）
|
V
|
192
|
|
最大牵引力
|
kN
|
29.43
|
|
小时牵引力
|
kN
|
16.48
|
|
小时速度
|
km/h
|
8.7
|
|
小时功率（牵引电机功率×台数）
|
kW
|
22×2
|
|
最高速度
|
km/h
|
17.5
|
|
外型尺寸（长×宽×高）
|
mm
|
5100×（1050/1212/1350）×1600
|
|
轨距
|
mm
|
600、762、 900三种
|
|
轴距
|
mm
|
1180
|
|
通过最小曲线半径
|
m
|
10
|
|
齿轮箱距轨面高度
|
mm
|
≥85
|
|
车轮滚动圆直径
|
mm
|
Φ680
|
|
齿轮传动比
|
|
17.5（锥、正齿轮2级减速）
|
|
挂钩高度
|
mm
|
320、430
|
|
控制方式
|
|
IGBT斩波调速、变频调速
|
|
制动方式
|
|
机械制动、紧急情况下可反向电制动
|
注：1、备注栏中没有注明的机车均为单头司机室，机车外形尺寸总宽不包括机车翅膀的宽度。
2、机车最大牵引力按车轮与钢轨粘着系数为0.25情况下确定，最大牵引力只能在短期启动时使用。
2、机车最大牵引力按车轮与钢轨粘着系数为0.25情况下确定，最大牵引力只能在短期启动时使用。
卓力工矿是国内知名12吨蓄电池电机车生产厂家，有丰富的经验为客户提供高品质的12吨蓄电池电机车及完善的售后服务，如果您想了解最新12吨蓄电池电机车价格或者更详细信息，欢迎拨打服务热线：
13280082001 18605374511.或者联系在线客服：
点击这里、立刻咨询；我们携程为您服务！
常见问题：12吨蓄电池电机车发货时间？ 12吨蓄电池电机车售后保障？ 12吨蓄电池电机车订货需要提供什么信息？
产品标签：12吨蓄电池电机车|
CTY(L)12/6.7.9GB防爆特殊型蓄电池电机车
|
