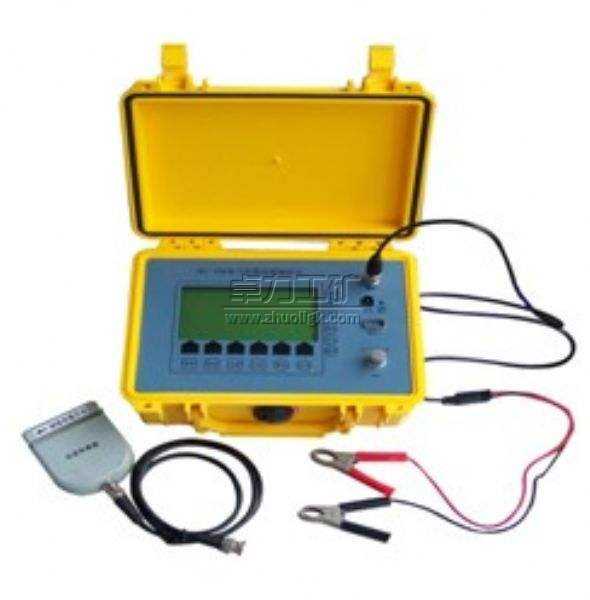

ETGZ电缆故障测试仪

ETGZ电缆故障测试仪

  ETGZ电缆故障测试仪是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,该电缆故障测试仪配备声测法定点仪,可准确测定故障点的精确位置。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
ETGZ电缆故障测试仪说明书

ETGZ电缆故障测试仪

ETGZ电缆故障测试仪|ETGZ-II电缆故障测试仪


ETGZ(ETGZ-I,ETGZ-II)电缆故障测试仪采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。ETGZ电缆故障测试仪是一套综合性的电缆故障探测仪器,能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,该电缆故障测试仪配备声测法定点仪,可准确测定故障点的精确位置。ETGZ-I电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特性
1、本电缆故障测试仪功能齐全,测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪,可准确测定故障的精确位置
  2、测试精度高,仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。
  3、智能化程度高,测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练
  4、具有波形及参数存储,调出功能,采用非易失性器件,关机后波形、数据不易失
  5、具有双踪显示功能,可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断
  6、具有波形扩展比例功能,改变波形比例,可扩展波形进行精确测试
  7、可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离
  8、具有根据不同的被测电缆随时修改传播速度功能
  9、小体积便携式外形,内装可充电的电池供电,方便携带和使用

ETGZ-I电缆故障测试仪参数
1、应用范围及用途:该电缆故障测试仪可测试各种型号的电力电缆(电压等级1kV~35kV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
  2、最远测试距离:32km(明线可达100km)
  3、探测盲区:1m
  4、读数分辨率:1m
  5、功耗:5VA
  6、使用条件:环境温度0℃~+40℃
  极限温度 -10℃~+50℃
  相对湿度 40℃(20~90)%RH
  大气压强 (86~106)Kpa
  7、体积:225×165×125mm³
  8、重量:2kg

ETGZ-II电缆故障测试仪参数
1、测试距离
  单端测试距离≥20千米
  2、最短测试距(盲区):小于V/15(米)
  其中:V电波在被测电缆中的传播速度
  3、测试误差
  相对误差:≤±2%
  绝对误差:故障点在千米以内≤15米
  故障点在千米以上≤20米
  故障定点误差:≤±0.5米
  4、读数分辨率:V/60米
  其中:V电波在被测电缆中的传播速度。如:“油浸纸电缆”,电波传播速度为160m/us仪器的读数最小分辨率为2.66米,即屏幕上光标每移动一点,读数变化2.6米。
  5、电源:AC220V±10%50HZ
  6、环境条件
  温度:0℃~50℃相对湿度:80%±5%
  7、主机体积:350×250×200(mm³)
  8、主机重量:5kg

ETGZ电缆故障测试仪


卓力工矿是国内知名ETGZ电缆故障测试仪生产厂家,有丰富的经验为客户提供高品质的ETGZ电缆故障测试仪及完善的售后服务,如果您想了解最新ETGZ电缆故障测试仪价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:ETGZ电缆故障测试仪发货时间? ETGZ电缆故障测试仪售后保障? ETGZ电缆故障测试仪订货需要提供什么信息?


产品标签:ETGZ电缆故障测试仪| ETGZ-II电缆故障测试仪
