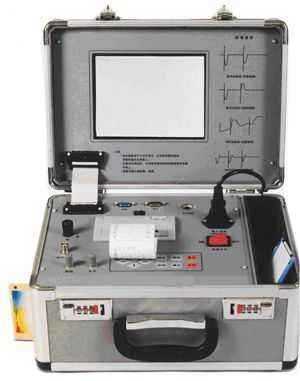

TLHG-70电缆故障检测仪

TLHG-70电缆故障检测仪

  TLHG-70电缆故障检测仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
TLHG-70电缆故障检测仪说明书

TLHG-70电缆故障检测仪

TLHG-70电缆故障检测仪|电缆故障检测仪


TLHG-70电缆故障检测仪
概述

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,不及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技,智能化,功能全的全新产品。
TLHG-70电缆故障检测仪能对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
主要特点
2.1功能齐全
  测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。配备声测法定点仪,可准确测定故障的精确位置。
  2.2测试精度高
  仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m。
  2.3智能化程度高
  测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观。并配有全中文菜单显示操作功能,无需对操作人员作专门的训练。
  2.4具有波形及参数存储,调出功能
  采用非易失性器件,关机后波形、数据不易失。
  2.5具有双踪显示功能。
  可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断。
  2.6具有波形扩展比例功能。
  改变波形比例,可扩展波形进行精确测试。
  2.7可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离。
  2.8具有根据不同的被测电缆随时修改传播速度功能。
  2.9小体积便携式外形,内装可充电的电池供电,方便携带和使用。
主要技术指标
3.1应用范围及用途
  仪器可测试各种型号的电力电缆(电压等级1KV~35KV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏,高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
  3.2最远测试距离:32Km(明线可达100千米)
  3.3探测盲区: 1m
  3.4读数分辨率: 1m
  3.5功耗: 5VA
  3.6使用条件:环境温度 0℃~+40℃
  (极限温度 -10℃~+50℃)
  相对湿度 40℃(20~90)%RH
  大气压强 (86~106)Kpa
  3.7体积:225×165×125mm3
  3.8重量:2kg
探测原理
电缆故障的测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。
  根据传输线理论,每条线路都有其一定的特性阻抗Zc,它由线路的结构决定,而与线路的长度无关。在均匀传输线路上,任一点的输入阻抗等于特性阻抗,若终端所接负载等于特性阻抗,线路发送的电流波或电压波沿线传送,到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时,电波在该点将产生全反射或部分反射。反射的大小和极性可用反射系数P表示,其关系式如下:
  式中:Zc为传输线的特性阻抗
  Zo为传输线反射点的阻抗
  (1)当线路无故障时,Zo=Zc,P=0,无反射。
  (2)当线路发生断线故障时,Zo=∞,P=1,线路发生全反射,且反射波与入射波极性相同。
  (3)当线路发生短路时,Zo=1,P=-1,线路发生负的全反射,反射波与入射波相性相反。
