YYTP全自动液压调偏装置|yytp皮带机自动纠偏装置·调偏器

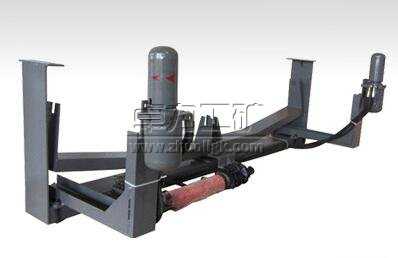

皮带机自动纠偏装置（又名全自动液压调偏装置或调偏器），严格执行ISO9001-2000质量管理体系认证标准。

基本信息


品牌：卓力工矿	型号：YYTP	主体材料：碳钢
驱动方式：电液推杆	使用方式：皮带机配套	规格：皮带宽度
纠偏精度：±20mm	标准：非标	使用介质：YA-N46#液压油


型号说明

工作原理

      在机架上的一组调心托辊的两侧相同高度设置两只垂直安装的检驱轮，检驱轮转轴与油泵动力输入轴相连，用两个固定支架分别把左右两侧的检驱轮与油泵固定在调心托辊支架上，复合油缸的尾部与固定支架铰接，复合油缸的活塞杆与调心托辊的托辊支架转动部分连接，用油管把油泵的油口与复合油缸尾部接通，当皮带向左跑偏，触动左侧检驱轮左侧油泵迅速输出压力油，通过复合油缸的油路集成块进入油缸的无杆腔，推动活塞和活塞杆，有杆腔的液压油经油路集成块回复油缸的油箱中，活塞杆迅速伸出，推动调心托辊顺时针转动（即调心托辊左侧向前偏转）驱使皮带向右跑偏而居中。
　　当皮带向右跑偏触动右侧检驱轮，右侧油泵输出压力油，通过复合油缸的油路集成块进入油缸的油箱中，活塞杆迅速缩回，拉动调心托辊逆时针转动（调心托辊向后偏转）驱使调心托辊的固定支架的右侧设置复合油缸皮带向左跑偏而居中。

性能特点
（一）可靠性高：
　　所有部件工作负荷低，工作时间短，使用寿命长。
（二）反应灵敏，纠正效率高：
　　只要皮带跑偏搭触到检驱轮上，皮带自动纠偏装置立即工作，使调心托辊旋转一定角度，皮带很快被纠正。
（三）具有很重要的调心托辊定位功能：
　　调心托辊旋转后对皮带自动产生纠偏力，皮带同时对调心托辊有一反作用力，该力使调心托辊反转复位。
（四）可用在防爆、多尘、潮湿、高温场合：
　　不用电及电气控制元件，适用于井下及易燃、易爆等高危环境。
（五）无需维护对皮带无任何伤害，部件通用、更换方便。
（六）下纠偏可以保护皮带机皮带下垂,纠偏后准确度达到±5%。

适用条件
　　胶带宽度：650mm-2200mm
　　机架形式：刚性架式
　　托辊槽角：各种槽角

技术参数
　　油缸拉力：800kg
　　油缸推力：1176kg
　　活塞杆行程：150mm
　　油泵流量：5ml/r

卓力工矿是国内知名YYTP全自动液压调偏装置生产厂家，有丰富的经验为客户提供高品质的YYTP全自动液压调偏装置及完善的售后服务，如果您想了解最新YYTP全自动液压调偏装置价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！
