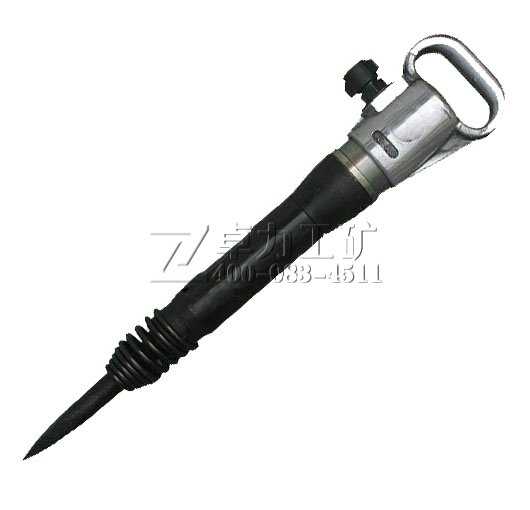

G10风镐

　　卓力工矿是国内知名风镐生产厂家,优质供应:G10风镐等各种型号风镐，G10型风镐是用以压缩空气为动力的工具，适用煤矿中采煤和打碎软矿石。

全国销售热线:400-083-4511　0537-7970778　13280082001

G10风镐

G10风镐|G10风镐生产厂家

G10风镐说明书

G10型气镐是用压缩空气为动力之工具，压缩空气由管状分配阀轮流分配于缸体二端，使锤体进行入复冲击运动，冲击镐钎尾部，使镐钎打入岩石或矿层中，至使分裂成块。
风镐是一种手持机具，风镐由配气机构、冲击机构和镐钎等组成。因此要求结构紧凑，携用轻便。

用途
G10型风镐适用煤矿中采煤和打碎软矿石；破碎混泥土、黏土、推毁坚固或冻结的地层、破冰及其他需要冲击的运动场合。

结构说明
G10型风镐是用以压缩空气为动力的工具，压缩空气由管状分配阀轮流分配到缸体的两端，使锤体进行往复冲击运动，使稿钎打入岩层或矿层中使其分裂成块。

技术参数:

G10风镐	单位	参数
机重	公斤	10
缸径	毫米	35
锤体行程	毫米	120
锤体重量	公斤	0.6
工作气压	兆帕	0.4-0.49
冲击能量（0.49Mpa）	焦耳	≥30
冲击频率（0.49Mpa）	赫兹	≥21.6
耗气量（0.49Mpa）	升/秒	≤26
气管内径	毫米	26

技术规格
机身全长 575MM
机重 10.9Kg
缸体重量 0.9Kg
缸体直径 38MM
锤体行程 155MM
使用气压 0.63Mpa
冲击能 43J
冲击频率 16Hz
耗气量 26L/S
气管内径 16MM
稿钎 500MM

零件明细表
序号零件号零件名称数量备注
1 G10-1 镐柄 1
2 G10-2 镐柄弹簧 2
3 G10-3 阻塞阀 1
4 G10-4 阻塞阀弹簧   1
5 G10-5 阀柜垫板 1
6 G10-6 阀芯 1
7 G10-7 阀柜   1
8 G10-8 定位销 2
9 G10-9 联结套 1
10 G10-10 挡风套 1
11 G10-11 锤体 1
12 G10-12 缸体 1
13 G10-13 钎套 1
14 G10-14 头部弹簧   1
15 G10-15 联结管 1
16 G10-16 联结管垫圈 1
17 16-3201 元宝螺母 1
18 2-3208 定位销 1
19 16-3203 气管接头 1
20 G10-20 镐钎   1 另订货

使用及保养
风镐是一种精密往复冲击工具，必须注意保养。
使用风镐时，必须遵守下列各项保养规则：
1、选用气管内径为16毫米，其长度不超过12米，应保持气压5-6兆帕，并保持内部清洁和气管接头应接牢。
2、装上钎镐时应检查镐钎尾部和托钎体配合间隙，然后握住手柄慢慢向凿岩方向施加压力，使镐钎进行正常工作。
3、风镐正常工作时，每隔2-3小时，加一次润滑（润滑油粘度为3-4.5°E50的涡轮机油），由联接管处注入。
4、凿击软矿层时，勿使钎镐全部插入矿层，以防空击。
5、若镐钎卡在岩缝中，不可猛力摇动气镐，以防损坏联接的零部件。
6、如滤网被污物堵塞应及时排除，不得取掉滤网。
7、风镐在使用期间，每星期至少拆卸两次，柴油清洗、吹干、并涂以润滑油，再进行装配和试验。
8、如风镐长期停止使用，应拆卸清洗、油封、仓库保存。
