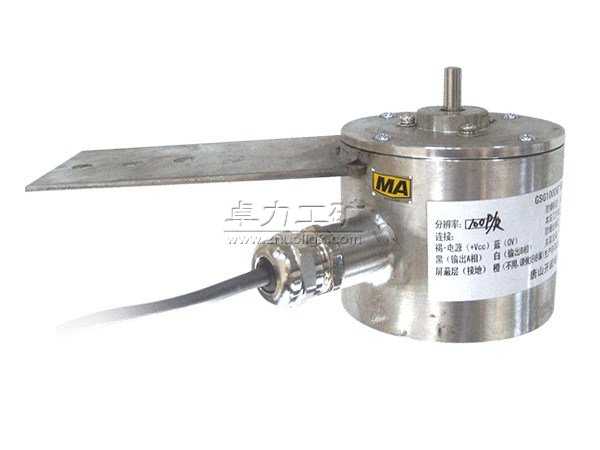

矿用本安型转速传感器

矿用本安型转速传感器

矿用本安型转速传感器|矿井绞车自动控制装置转速传感器

概述

适用于煤矿井下具有煤尘、瓦斯爆炸危险环境中，用于伺服机构、位置控制和检测系统中的旋转角度信号的测量，可做为矿井绞车自动控制装置的转速传感器，是绞车提升高度和提升速度的计数依据。

工作原理

转速传感器采用增量式轴编码器，主要由外壳、轴、光电晶体管、LED 和安装附件等组成。它通过内部的机械装置将旋转角度信号转换成与之成比例的光脉冲信号，然后将光脉冲信号转换为相应的电脉冲信号。随着轴的旋转，黑白图形写入的盘旋转，相应地，发光二极管LED 的光透过或遮断A 相和B相的缝隙，形成与旋转速度成比例的光脉冲信号，该光脉冲信号经光电晶体管接收，控制光电晶体管的导通或截止，从而以集电极开路方式输出电压信号，再经波形整形成为矩形波列的电脉冲信号。

技术特性

• 本安输入电压：DC24V；
• 本安工作电流：45mA；
• 最高响应频率：100kHz；
• 输出相位差：A相、B相相位差90±45°；
• 起动扭矩：最大1mN•m；
• 转动惯量：最大1×10-6kg•m2；
• 最高转速：6000r/min；
• 允许受力：径向：30N，轴向：20N。

尺寸、重量

• 外形尺寸：Φ70×78mm；
• 重    量：0.4kg。

卓力工矿是国内知名矿用本安型转速传感器生产厂家，有丰富的经验为客户提供高品质的矿用本安型转速传感器及完善的售后服务，如果您想了解最新矿用本安型转速传感器价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：矿用本安型转速传感器发货时间？ 矿用本安型转速传感器售后保障？ 矿用本安型转速传感器订货需要提供什么信息？

产品标签：矿用本安型转速传感器| 矿井绞车自动控制装置转速传感器
