负压导风筒

负压导风筒

  负压导风筒用于煤矿、隧道、井下局部扇风机进行负压通风。负压导风筒按涂覆布材料分为橡胶涂覆布负压风筒、塑料涂覆布负压风筒和橡塑涂覆布负压风筒。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
负压导风筒说明书

负压导风筒

负压导风筒|负压风筒|矿负压导风筒


一、用途:用于煤矿、隧道、井下局部扇风机进行负压通风。

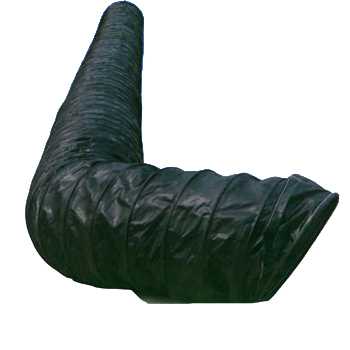

负压导风筒,负压风筒
二、风筒结构及规格尺寸
    1、风筒品种:风筒按涂覆布材料分为橡胶涂覆布负压风筒、塑料涂覆布负压风筒和橡塑涂覆布负压风筒。
    2、风筒结构图:


    3、风筒节与节之间连接采用快速接头软带,结构如图:

    4、风筒规格
项目 尺寸 允许误差(mm)
风筒直径(D) 150 300 400 450 500 600 800 1000~2200 0±6
风筒长度(L) 5      10      20      30 0±100
注:(1)风筒直径指的是端圈直径;
   (2)特殊形状规格的异型风筒、弯头、三通等可根据需方要求制造;
   (3)风筒吊环、端圈等金属配件的规格如有特殊要求由双方商定;
   (4)每节风筒的一端加接头反边布,其长度为150mm—200mm。
 三、风筒通风性能测试报告
风筒直径(mm) 百米风阻
(N·S 2 /M 8 )
百米漏风率(%)
 300 ≤1728.0 ≤5.0
 400 ≤410.0 ≤5.0
 500 ≤134.0 ≤5.0
 600 ≤54.0 ≤5.0
 800 ≤13.0 ≤5.0
注:每条风筒长度为10m时。
四、风筒耐风压性能 ,收缩率
风筒直径(mm)  钢丝螺旋节(mm)  耐负压性(Pa)  风筒直径收缩率(%)
 300~500  100 ≥5000  3
 300~500  150 ≥4500  5
 600~800  100 ≥4000  3
五、产品特点:
(1)阻燃性高、长期稳定抗静性能优良。
(2)风筒加工采用热合工艺,表面光滑,风阻小。
(3)筒体无细沙眼漏风率低,送风效果高。
(4)经纬向扯断强度极高,可承受8000Pa风压,满足大风机关送风要求。
(5)膨胀率极低,由于采用的纤维弹性极小,使风筒在风机高风压通风中膨胀小不变形。
(6)质地柔软,重量轻,抗压耐老化,外形美观。
(7)环保性:本产品无玻纤、无粉尘、无刺激气味。
(8)在潮湿环境下使用不吸水不增加重量,延长了产品的安全使用寿命、
(9)风筒整体强度高,产品各项指标达到或超过一级标准,大有要求大提高了使用中的安全性。
(10)异形风筒,可根据客户要求加工,如:三通风筒、切换风筒、风筒弯头、大小头等。
(11)接口使用钢圈接头,配合我公司快速接头器效果更佳;大规格风筒可使用风筒专用拉链连接。
六、包装 运输 贮存
    1、将风筒沿轴向压缩至小于700mm长,并用绳子或布条固定3~4处,再用耐磨性较好的材料包装。
    2、风筒在运输过程中,防止机械撞击和摩擦,避免日晒、雨淋。
    3、产品应贮存在通风良好的库房内,码置不得过高,以免影响使用质量,使用过的导风筒,应先冲洗凉干,然后再折叠存放,禁止与有损于橡胶和塑料品质的物质接触,避免阳光直射、雨淋,仓贮温度应在-15℃~35℃之间,相对温度45-75﹪之间,并距热源1m以外。
    4、产品在规定的运输、贮存条件下,自生产日期起,贮存期1年内其阻燃性、抗静电性符合本标准的规定。
    5、导风筒应根据巷道及风机风量大小等要求选择适当规格,以及弯头、三通等异形规格,连接时注意气流方向。
    6、在巷道内应悬挂起来,做到平直、拉紧吊牢、逢环必挂、见坏必补、拐弯缓慢、排除积水,以利降低阻力。(修补方法:将破损处洗净凉干,用胶水处理)。


卓力工矿是国内知名负压导风筒生产厂家,有丰富的经验为客户提供高品质的负压导风筒及完善的售后服务,如果您想了解最新负压导风筒价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:负压导风筒发货时间? 负压导风筒售后保障? 负压导风筒订货需要提供什么信息?


产品标签:负压导风筒| 负压风筒|矿负压导风筒
