GLD型甲带给料机说明书

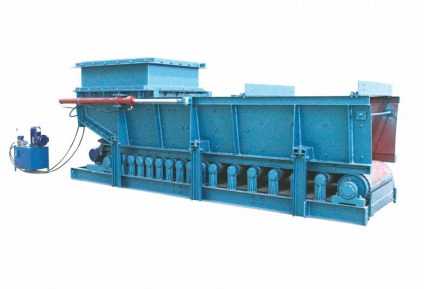

GLD型甲带给料机
GLD型甲带给料机|甲带式给料机|甲带给料机生产厂家
一、GLD型甲带给料机产品简介：
GLD带式给料机是我公司研制的环保、节能型新型给料机，它克服了目前给料系统中广泛使用的往复式和振动式给料机功率大、噪声大等缺点，特别是改间断给料方式为连续给料方式，变固定给料量为根据需要大范围（给料量）连续可变给料，使给料系统更能满足高效、可调、节能环保的要求。胶带可视需要选用普通胶带和强力胶带，运行平稳、使用寿命长、零部件通用性强、维修简便，是矿山、冶金、化工、电子、煤炭、建材等部门散状物料输送的理想设备。
用途：甲带给料机主要用于煤炭、冶金、建材、化工等行业散装物输送系统中。
原理：带式输送机原理，输送动力为组合式无极调速电机。
带速调节：手动或变频器调节。
主要技术特点：
1.运行平稳，速度快，噪音小，防爆性能好，属环保型产品。
2.高效节能，成本低，给料量大，每小时可达数千吨，普通机型无与伦比。
3.根据用户需要，给料量可任意调节，自动、手动均可。若与变频器配套使用，可实现远程控制。
4.设有破拱装置，能较好地克服仓内产生的气堵，给拱现象，确保物料畅通无阻。
5.安装简单，使用空间小，替换机型方便，技术改造费用低，周期短，见效快。
6.质量可靠，性能稳定，通用零部件占90%以上，方便安装维修。
7.辅助配套装备齐全，使用功能完备，使用性能广泛。
用途：甲带给料机主要用于煤炭、冶金、建材、化工等行业散装物输送系统中。
原理：带式输送机原理，输送动力为组合式无极调速电机。
带速调节：手动或变频器调节。
主要技术特点：
1.运行平稳，速度快，噪音小，防爆性能好，属环保型产品。
2.高效节能，成本低，给料量大，每小时可达数千吨，普通机型无与伦比。
3.根据用户需要，给料量可任意调节，自动、手动均可。若与变频器配套使用，可实现远程控制。
4.设有破拱装置，能较好地克服仓内产生的气堵，给拱现象，确保物料畅通无阻。
5.安装简单，使用空间小，替换机型方便，技术改造费用低，周期短，见效快。
6.质量可靠，性能稳定，通用零部件占90%以上，方便安装维修。
7.辅助配套装备齐全，使用功能完备，使用性能广泛。
8.仓体底部落料处设置多组缓冲托辊，增强了抗冲击能力，保护了甲带和无接头耐磨胶带，提高了甲带和无接头耐磨胶带的使用寿命。
二、甲带给料机工作原理：
料仓内的物料经连接段进入导料槽落在钢丝胶带上，胶带静止时物料最终靠内摩擦力而停止运动，在出料口形成一定角度的静止堆积；当驱动滚筒在外动力的驱动下开始旋转时，带动胶带运动，胶带带动其上的物料导向出料口，运行中的胶带在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；二次密封装置对从导料槽和胶带之间间隙中漏出的物料提供密封；改变给料量，可通过调节转臂行星摩擦式无级变速机的调速手轮来改变输出轴转速，改变胶带运行速度的大小（高低），从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。带式给料机运行中，系统主要负荷均由滚动轴承支撑，运行阻力小，设备所需驱动功率小，系统各零部件工作寿命长。
二、甲带给料机工作原理：
料仓内的物料经连接段进入导料槽落在钢丝胶带上，胶带静止时物料最终靠内摩擦力而停止运动，在出料口形成一定角度的静止堆积；当驱动滚筒在外动力的驱动下开始旋转时，带动胶带运动，胶带带动其上的物料导向出料口，运行中的胶带在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；二次密封装置对从导料槽和胶带之间间隙中漏出的物料提供密封；改变给料量，可通过调节转臂行星摩擦式无级变速机的调速手轮来改变输出轴转速，改变胶带运行速度的大小（高低），从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。带式给料机运行中，系统主要负荷均由滚动轴承支撑，运行阻力小，设备所需驱动功率小，系统各零部件工作寿命长。
三、GLD型甲带给料机规格型号-技术参数表
|
功率KW
|
电压AC V
|
环境
|
给料量t/h
|
给料量
调整方式
|
安装尺寸mm
|
运输最大外形尺寸mm
|
重量kg
|
||||
|
GLD/4/P/S-I
|
4
|
380/660
|
普通型
|
200-1000
|
手动无级变速
|
同K-3
|
长2825
宽1430
高1705
|
3700
|
||||
|
GLD/4/P/B-I
|
变频无级变速
|
3600
|
||||||||||
|
GLD/4/F/S-I
|
防爆型
|
手动无级变速
|
3800
|
|||||||||
|
GLD/4/F/B-I
|
变频无级变速
|
3700
|
||||||||||
|
GLD/5/P/S-I
|
5.5
|
普通型
|
520-2600
|
手动无级变速
|
同K-4
|
长3250
宽1630
高1850
|
4200
|
|||||
|
GLD/5/P/B-I
|
变频无级变速
|
4100
|
||||||||||
|
GLD/5/F/S-I
|
防爆型
|
手动无级变速
|
4300
|
|||||||||
|
GLD/5/F/B-I
|
变频无级变速
|
4200
|
|
型号
|
功率
|
电压
|
调速方式
|
速度范围（m/s）
|
给料范围（t/h|）
|
重量（kg）
|
|
GLD800/5.5/S
|
|
AC380
AC660
AC1140
可选
|
手动
|
|
160~800
|
3700
|
|
GLD800/5.5/B
|
自动
|
|
480~800
|
3800
|
||
|
GLD2000/5.5/S
|
|
手动
|
|
400~2000
|
4200
|
|
|
GLD2000/5.5/B
|
自动
|
|
1200~2000
|
4300
|
||
|
GLD3300/7.5/S
|
|
手动
|
|
660~3300
|
5200
|
|
|
GLD3300/7.5/B
|
自动
|
|
1980~3300
|
5300
|
||
|
GLD4400/11/S
|
11
|
手动
|
|
880~4400
|
6200
|
|
|
GLD4400/11/B
|
自动
|
|
2640~4400
|
6300
|
||
①：给料量小于1000t/h时，可以选用5.5kw的电机，给料量大于1000t/h，请选用7.5kw的电机。
四、甲带给料机优点：
（1）、本机运行平稳，噪音小，给料速度快、料层厚、给料量大。
（2）、给料量连续可调。
（3）、钢丝芯、双面带抗网输送带抗冲击、抗撕裂，常规寿命三年以上。
（4）、导料槽内侧全部安装δ12mm厚NM360高耐磨衬板（按用户要求），使设备更加长久耐用。
（5）、较往复式给料机功率小，节电效果好，运行成本低，具有较好的经济性能。
（6）、产品技术成熟，零部件通用性好，重量轻，性能可靠，维修方便。
（7）、辅助套装置齐全，使用功能完备，适应性能广泛。
（8）、本机型通用性好，可实现与K型往复式给煤机、振动带式给料机由料仓接口、导料槽、手动闸门装置、驱动滚筒组、托辊组、底架及其清料器等部分组成，各部件间用螺栓连接、搬运组装，可以分体和整体，地面或井下均适用。
（9）本机可实现远程控制，为矿方实现自动化生产。
甲带给料机仓口下部安装导料槽，驱动滚筒组由胶带、滚筒、轴承座、电动机及其无级变速机安装于底架上，外侧有驱动手轮。导料槽下内两侧装有密封护板，手动闸门装置可实现出料口的开闭或下料大小的调整。
驱动滚筒的回程滚筒端边，设有弹簧清料器，用于清除胶带上的残存粘料。
五、安装说明
给料机可整体安装，也可分体安装。整体安装时，先将连接段安装于料仓口，再将给料机整体吊装与连接段用螺栓连接。对于外连接式连接段，也可先将连接段与给料机连接，再整体吊装与料仓口连接。
分体安装时，先将连接段安装在料仓口，再安装可拆分的导料槽，然后安装底架等其它部件。
给料机有两种固定方式，悬挂式和支撑式，为了维护方便，推荐采用悬挂式。采用悬挂式时，连接段本身可以作为受料端的悬挂结构，要求现场预埋料端悬挂钢板或吊环。卸料口上部的角钢可以承受悬挂力，现场应把悬挂槽钢、角钢或其它结构和此角钢焊接或用螺栓连接在一起；采用支撑时，用户可以从给料机的下面支撑，给料机底部的两件20#的槽钢可以称重，用户在下面装设的支撑件和此槽钢可以用连接件连接，也可以焊接。
六、调试说明
关闭给料机闸门，检查各部件安装情况，确定无问题时，启动电动机（电动机必须有正常的工作保护），空载运行30分钟后，再检查各部件运行情况良好，即可打开闸门带负荷运行，观察30分钟，各部件运行情况良好后，即可投入正常使用。
给料量主要靠调整给料机运行速度来调整：如为机械无级变速器，务必在给料机运行时调节变速器调节手柄，如为变频器则需按随机说明书要求，设定变频器运行参数改变运行速度，达到所需给料量；
七、使用、维护与检修
在给料机使用过程中，应经常检查各部件运行情况，听变速机和托辊的运行声音是否正常，看皮带是否跑偏等，发现问题及时解决，无法处理时向生产厂家咨询。
1、在给料机工作过程中，要定期检查各部件运行情况：
● 紧固螺栓是否松动
● 托辊转动有无异常现象
● 皮带是否跑偏
● 传动链条是否损坏
● 闸门驱动钢丝绳是否断裂
2、变速机在工作过程中一旦发现异常，尤其听到异常噪音，要及时查明原因并处理，必要时可通知厂家处理；并且对变速机要求正确使用和定期保养。
●输出轴安装链轮时，请勿重击，应用输出轴外端螺孔旋入螺钉，压入链轮。
●MB无级变速机出厂时，调速限位螺钉已调整在极限位置，不得随意调整，以免损坏零件。
●MB无级变速机适用于正反两向运转，输入的原动力每分钟最多启动次数为5次，更高的启动频率对变速机的使用寿命有不利影响。
●MB无级变速机必须在开机情况下才能调速，否则将损坏零件。
●MB无级变速机在使用前必须加入指定的牵引液（Ub-1或Ub-3牵引液），且液位必须达到油镜中心线附近；变速机在工作300小时后，应更换牵引液，工作1000小时后再更换一次，以后每隔1500小时左右更换一次牵引液。
●摆线针轮减速机用40#～90#工业齿轮油润滑。
●MB无级变速机工作环境温度不得超过40℃，表面温度不得超过75℃。
●MB无级变速机不宜长时间停留在某一固定速度使用，建议每运转500小时进行一次速度调整。
3、大检修时先关闭闸门，然后将托架整体吊下，敞开维护。但重新安装定位后，要检查各件位置是否正确，并经过空载调试后，方可投入使用。
八、定货及提供服务说明
订货时按照甲带给料机型号说明，写明给料机型号、数量及环境要求等。若以上型号不能满足客户要求，我公司将按客户提供的要求定做给料机。
本产品从供货之日起一年内实行三包。
我厂24小时提供电话服务，如有必要，服务人员可在48小时内抵达。
（2）、给料量连续可调。
（3）、钢丝芯、双面带抗网输送带抗冲击、抗撕裂，常规寿命三年以上。
（4）、导料槽内侧全部安装δ12mm厚NM360高耐磨衬板（按用户要求），使设备更加长久耐用。
（5）、较往复式给料机功率小，节电效果好，运行成本低，具有较好的经济性能。
（6）、产品技术成熟，零部件通用性好，重量轻，性能可靠，维修方便。
（7）、辅助套装置齐全，使用功能完备，适应性能广泛。
（8）、本机型通用性好，可实现与K型往复式给煤机、振动带式给料机由料仓接口、导料槽、手动闸门装置、驱动滚筒组、托辊组、底架及其清料器等部分组成，各部件间用螺栓连接、搬运组装，可以分体和整体，地面或井下均适用。
（9）本机可实现远程控制，为矿方实现自动化生产。
甲带给料机仓口下部安装导料槽，驱动滚筒组由胶带、滚筒、轴承座、电动机及其无级变速机安装于底架上，外侧有驱动手轮。导料槽下内两侧装有密封护板，手动闸门装置可实现出料口的开闭或下料大小的调整。
驱动滚筒的回程滚筒端边，设有弹簧清料器，用于清除胶带上的残存粘料。
五、安装说明
给料机可整体安装，也可分体安装。整体安装时，先将连接段安装于料仓口，再将给料机整体吊装与连接段用螺栓连接。对于外连接式连接段，也可先将连接段与给料机连接，再整体吊装与料仓口连接。
分体安装时，先将连接段安装在料仓口，再安装可拆分的导料槽，然后安装底架等其它部件。
给料机有两种固定方式，悬挂式和支撑式，为了维护方便，推荐采用悬挂式。采用悬挂式时，连接段本身可以作为受料端的悬挂结构，要求现场预埋料端悬挂钢板或吊环。卸料口上部的角钢可以承受悬挂力，现场应把悬挂槽钢、角钢或其它结构和此角钢焊接或用螺栓连接在一起；采用支撑时，用户可以从给料机的下面支撑，给料机底部的两件20#的槽钢可以称重，用户在下面装设的支撑件和此槽钢可以用连接件连接，也可以焊接。
六、调试说明
关闭给料机闸门，检查各部件安装情况，确定无问题时，启动电动机（电动机必须有正常的工作保护），空载运行30分钟后，再检查各部件运行情况良好，即可打开闸门带负荷运行，观察30分钟，各部件运行情况良好后，即可投入正常使用。
给料量主要靠调整给料机运行速度来调整：如为机械无级变速器，务必在给料机运行时调节变速器调节手柄，如为变频器则需按随机说明书要求，设定变频器运行参数改变运行速度，达到所需给料量；
七、使用、维护与检修
在给料机使用过程中，应经常检查各部件运行情况，听变速机和托辊的运行声音是否正常，看皮带是否跑偏等，发现问题及时解决，无法处理时向生产厂家咨询。
1、在给料机工作过程中，要定期检查各部件运行情况：
● 紧固螺栓是否松动
● 托辊转动有无异常现象
● 皮带是否跑偏
● 传动链条是否损坏
● 闸门驱动钢丝绳是否断裂
2、变速机在工作过程中一旦发现异常，尤其听到异常噪音，要及时查明原因并处理，必要时可通知厂家处理；并且对变速机要求正确使用和定期保养。
●输出轴安装链轮时，请勿重击，应用输出轴外端螺孔旋入螺钉，压入链轮。
●MB无级变速机出厂时，调速限位螺钉已调整在极限位置，不得随意调整，以免损坏零件。
●MB无级变速机适用于正反两向运转，输入的原动力每分钟最多启动次数为5次，更高的启动频率对变速机的使用寿命有不利影响。
●MB无级变速机必须在开机情况下才能调速，否则将损坏零件。
●MB无级变速机在使用前必须加入指定的牵引液（Ub-1或Ub-3牵引液），且液位必须达到油镜中心线附近；变速机在工作300小时后，应更换牵引液，工作1000小时后再更换一次，以后每隔1500小时左右更换一次牵引液。
●摆线针轮减速机用40#～90#工业齿轮油润滑。
●MB无级变速机工作环境温度不得超过40℃，表面温度不得超过75℃。
●MB无级变速机不宜长时间停留在某一固定速度使用，建议每运转500小时进行一次速度调整。
3、大检修时先关闭闸门，然后将托架整体吊下，敞开维护。但重新安装定位后，要检查各件位置是否正确，并经过空载调试后，方可投入使用。
八、定货及提供服务说明
订货时按照甲带给料机型号说明，写明给料机型号、数量及环境要求等。若以上型号不能满足客户要求，我公司将按客户提供的要求定做给料机。
本产品从供货之日起一年内实行三包。
我厂24小时提供电话服务，如有必要，服务人员可在48小时内抵达。
