KFU翻斗式矿车

KFU翻斗式矿车

  山东卓力KFU翻斗式矿车|V型翻斗式矿车|U型翻斗式矿车规格齐全:0.55V型翻斗式矿车、0.6U型翻斗式矿车、0.75V型翻斗式矿车、0.85V型翻斗式矿车、1M 3 V型翻斗式矿车。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
KFU翻斗式矿车说明书

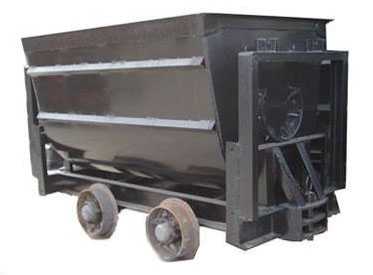

KFU翻斗式矿车

KFU翻斗式矿车|KFU0.75-6型翻斗式矿车|KFU1.0-6型翻斗式矿车|V型U型翻斗式矿车


KFU0.75-6型翻斗式矿车是我公司是全国重要的矿车专业生产厂家之一
主要生产KFU0.75-6型翻斗式矿车0.55立方米、 0.75立方米、0.85立方米、1.1立方米V型翻斗式矿车
0.7立方米、1.1立方米、1.5立方米U型固定式矿车
0.7立方米、1.2立方米侧卸式矿车及1.5吨、3吨底卸式矿车。
翻斗式矿车广泛用于煤矿、金矿、铁矿、石膏矿等矿山行业,也可根据用户要求,制做各式异型矿车,公司生产的 翻斗式矿车,坚固耐用,使用灵活,深受广大用户好评。

KFU翻斗式矿车用途及适用范围:
KFU翻斗式矿车用在矿山或建筑工地上,用来运输碎的块状物料,例如:矿石、煤炭、石头等等。KFU翻斗式矿车是由车箱、车架、缓冲碰头、轮轴等组成。特点是结构简单,坚固耐用、使用方便、只要人力打开止动版就能很容易地卸下物料。轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动。
KFU翻斗式矿车的卸车大多采用翻车机来完成,但是翻车机体积较大,在有些地方,比如某些皮带运输巷、
出煤口、矸石山等处,难以发挥作用。在这种情况下,磕车机作为相对较小且方便的卸车设备,被得到了广泛的应用。
1、翻转角度大(180度或360度)并且翻车更平稳。
2、翻车后自动复位,无须人工操作。
3、可以根据用户的需要,安装自动清车机系统,让车底无残存现象,最大限度的提高运输效率。
4、推车系统无须用人工推车,节省工人劳动强度。

KFU翻斗式矿车由车箱、车架、轮对、Φ40mm连接插销等组成。
1、车箱:由箱板、端盖、口边角钢等焊接组成。
2、车架:由槽钢、翻斗式矿车-角钢、碰头、轴卡等焊接组成。
3、轮对:由车轮、轴、轴承等组成。
4、连接插销:由Φ40mm优质碳结元钢,手提环焊接组成。
该KFU0.75-6型翻斗式矿车不需用任何辅助设施,可左右自动翻转,灵活、轻便。
KFU翻斗式矿车

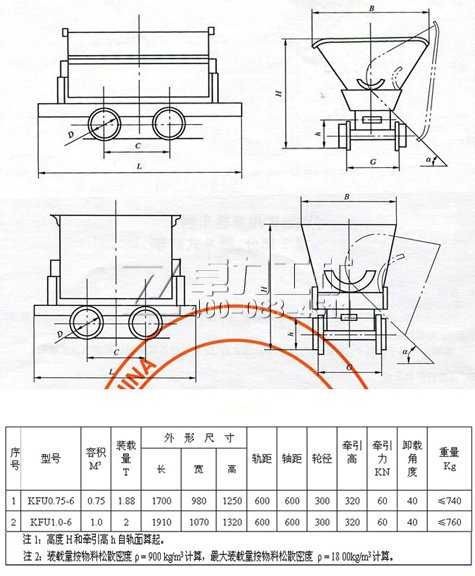

KFU翻斗式矿车技术特征
1、 K:表示煤矿车辆;
2、 F:表示翻斗式矿车;
3、 U:表示该车车箱的形状;
4、 0.75:表示该车的容积为0.75m3;
5、 6:表示该车所使用的轨距为600mm。
翻斗式矿车特点:轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动。
翻斗式矿车组成:它是由车箱、车架、缓冲碰头、轮轴等组成。特点是结构简单,坚固耐用、使用方便、只要人力打开止动版就能很容易地卸下物料。
翻斗式矿车技术参数:(见下表)

KF型翻斗式矿车技术数据
0.55V型翻斗车 0.6U型翻斗车 0.75V型翻斗车 0.85V型翻斗车 1M 3 V型翻斗车
容积 m 3 0.55 0.6 0.75 0.85 1
载重 t 1.375 1.5 1.875 2.125 2.500
轨距 mm 600、762、900
轴距 mm 500 500 550 600 650
轮径 mm 300
牵引高度 mm 320
最大牵引力 t 3
卸载角度 42° 40° 43° 42° 42°
自重 t 0.533 0.548 0.6 0.658 0.748
联接器形式 单环链

长 mm 1600 2137 1820 1925 2278
宽 mm 960 1160 960 960 960
高 mm 1245 1225 1245 1248 1248

KFU翻斗式矿车技术要求:
1、KFU翻斗式矿车每套均由车箱、车架、缓冲碰头、轮对等部件组成,确保成套性;另每台矿车配带插销2个。
2、KFU翻斗式矿车要求结构简单、坚固耐用、使用方便,只要人力打开止动板就能很容易地卸下物料。轮轴采用6310轴承,能有效地减少运行阻力,用机车或人力均能牵引或推动。到货后即可投入使用,运行满足工况要求。
3、矿车车箱断面为U形,采用的钢板厚度 =5mm,用国标60×8mm扁钢封口;侧板的翻转部位必须加厚5mm钢板焊接。车箱支承在车架的翻转轨上,车箱在翻转轨上翻转卸载。
4、KFU翻斗式矿车车架要求:
⑴底盘:必须采用国标[120×53×5.5mm槽钢制作;中间大梁必须采用国标[100×53×5.5mm以上规格槽钢制作;底盘中间横梁筋必须采用三根[80×53×5.5mm以上规格槽钢加固焊接处理;
⑵支撑架:采用国标∠63×63×6mm角钢制作;
⑶翻转轨:采用[63×48×5.5mm国标槽钢制作,翻转轨平面用60×6mm扁铁加固制作;
⑷牵引孔:采用钢板厚度δ=12mm,底板用δ=8mm钢板。牵引孔部位所有焊厚必须达到6mm厚,底板与大梁连接处用加筋板δ=8mm钢板焊牢;牵引孔部件必须使用直径16以上螺杆帽穿铆焊接加固在底盘中间的大梁上。
⑸前后端撞铁部位:采用 =10mm钢板,两端用铁板封堵焊接牢靠;
⑹轮轴脚卡:U型卡铁板和卡座底板采用钢板厚δ=10mm,焊厚要求达到6mm。
5、KFU翻斗式矿车轮对总成要求:
⑴轮轴采用Φ60优质圆钢制作;
⑵使用的轴承型号为6310E,并提供轴承的出厂合格证等资料;
⑶车轮全密封,装配后轮距600㎜;单轮标准重量必须达到25kg;每组轮对装配后重量必须保证在62Kg以上;翻斗式矿车车轮端盖紧固螺杆帽均为国标件,并加止退垫圈,底销用开口销一律使用国标件,
⑷车轮内必须加满锂基脂黄油,内外灰盖及主轴部位必须装配有防水密封圈;车轮组设计有加油孔,方便加油。
⑸插销采用Φ38×250mm园钢制作,手拉提环用Φ10园钢制作;
6、车箱翻转圈用7个锥形销,翻转角度42°,要求KFU翻斗式矿车重心位置安装合理,翻转灵活,多个盒子与架子之间可互换使用。车栓设计的打开形式:方向为上下扳动式,燕尾形状。
7、矿车制作工艺精良,整机经防腐处理。
按照国家标准和规范进行设计、制造、检验和验收。
运输过程中要保证设备完好,不能有大的变形。
8、KFU翻斗式矿车其它要求:
1、矿车质保期三个月。质保期内若出现质量问题,若属乙方质量问题由乙方负责免费修复或换货处理。
2、交货使用三个月内矿车焊接质量、轮对、轴承等有质量问题由乙方修复。
翻斗式矿车的三连环技术要求
使用条件:井下重载矿车连接。
型号规格:φ30
KFU翻斗式矿车技术参数及标准
各技术尺寸:见附图(此图只绘出单环,按照单环尺寸制作成三连环)
三环环选用材料其抗冲击、拉伸、弯曲性能好。要求经模锻成型,中间不允许有接缝。
按照国家标准和规范进行设计、制造、检验和验收。
KFU翻斗式矿车其它要求:
随货提供连环材质证明书以及连环探伤质量检测报告一份。

KFU翻斗式矿车


卓力工矿是国内知名KFU翻斗式矿车生产厂家,有丰富的经验为客户提供高品质的KFU翻斗式矿车及完善的售后服务,如果您想了解最新KFU翻斗式矿车价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:KFU翻斗式矿车发货时间? KFU翻斗式矿车售后保障? KFU翻斗式矿车订货需要提供什么信息?
