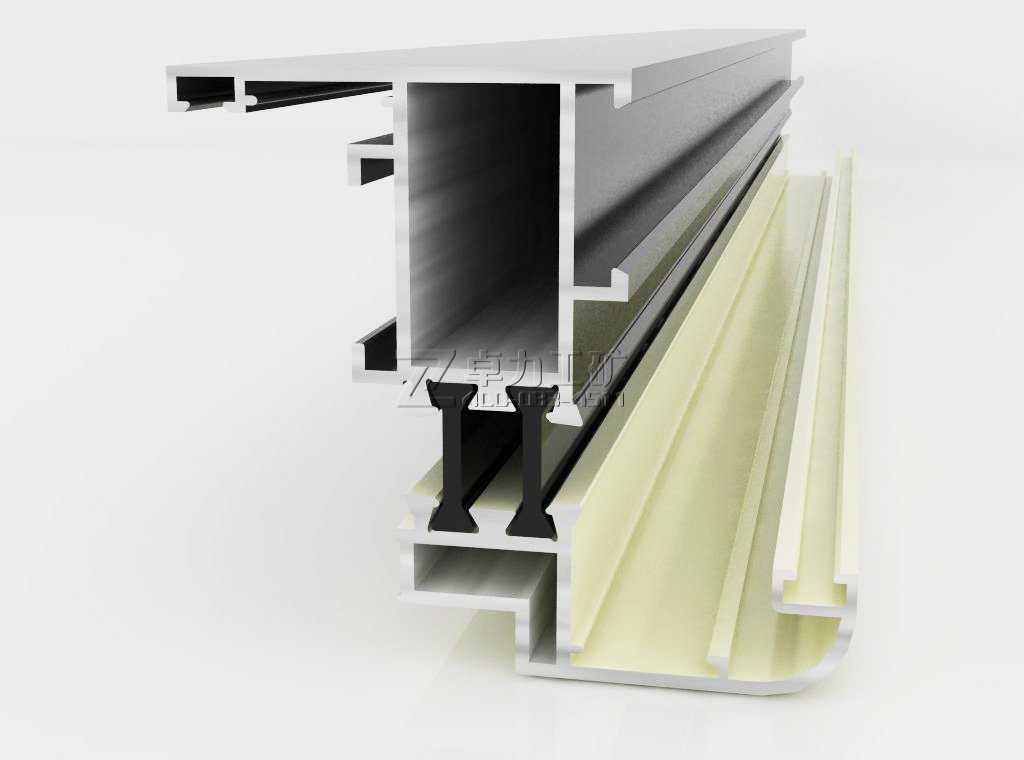

隔热断桥铝型材

隔热断桥铝型材

  卓力工矿是国内知名隔热断桥铝型材厂家,优质供应隔热断桥铝型材、断桥隔热铝合金型材,提供最新隔热断桥铝型材价格,欢迎来电咨询!

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
隔热断桥铝型材说明书

隔热断桥铝型材

隔热断桥铝型材|


隔热断桥铝型材又叫断桥铝隔热铝合金型材断桥铝合金断冷桥型材 断桥式铝塑复型材。隔热断桥铝型材比普通的铝合金型材有着更优异的性能。

1、隔热断桥铝型材厂家
目前国内市场比较知名的断桥铝型材有:中鸿森特断桥铝、首铝铝业、凤铝铝业、山东卓力、广东兴发、广亚铝材、南山铝业、忠旺集团、华建铝业、和平铝业、多保断桥铝、冰轮铝材、澳联铝业、澳龙铝材,北新断桥铝、永兴浭美铝材,胶建铝业、中亚铝业、伟业铝材、斯卡特等一些知名品牌。
2、“断桥铝”名字由来
“断桥铝”这个名字中的“桥”是指材料学意义上的“冷热桥”,而“断”字表示动作,也就是“把冷热桥打断”。
具体地说,因为铝合金是金属,导热比较快,所以当室内外温度相差很多时,铝合金就可以成为传递热量的一座“桥”,这样的材料做成门窗,它的隔热性能就不佳了。而断桥铝是将铝合金从中间断开的,它采用硬塑将断开的铝合金连为一体,我们知道塑料导热明显要比金属慢,这样热量就不容易通过整个材料了,材料的隔热性能也就变好了,这就是“断桥铝(合金)”的名字由来。
3、隔热断桥铝合金-优越结构
1)断桥铝合金门窗是最高级的铝合金门窗,它是继木窗、铁窗、塑钢门窗和普通彩色铝合金门窗之后的第五代新型保温节能性门窗。它的表面可以涂装成各种各样的颜色。
⑵断桥彩色铝合金门窗的组成结构是结合了木窗的环保,铁窗.钢窗的牢固安全,塑钢门窗保温节能的共性是由两个不同断面通过节能隔热条组合而成,节能隔热条又叫尼龙条,它的主要作用是起到热传递中间断开而防止冷热传递迅速或缓热传递的功能。其结构比普通铝门窗复杂,成本较高,普通彩铝不具有隔热条,不保温不节能只是在表面做粘贴处理。
⑶断桥铝合金门窗的型材断面壁厚严格遵循国家标准。
壁厚要求都必须在1.4mm以上,因为壁厚薄关系到组装技术和组成门窗的牢固安全问题。而普通彩铝门窗壁厚要求就不太严格,一般根据市场和加工门窗场利益而定,一般在1.0mm左右。
⑷断桥彩色铝门窗和普通彩色铝门窗的组装技术要求特点:断桥彩色铝门窗是通过1.4mm或1.4mm以上的壁厚切成45度角,拐角处用3mm以上的专用插件通过门窗组装成套设备。挤压定位,而普通门窗则是用1mm左右的普通角铝用拉铆钉连接而成,其牢固安全程度则差,但造价低。而组装好的彩色断桥铝门窗成人站立于上走动也不会有问题。成套设备组装出来的和用人工现场操作组装的在技术上要求上都相差甚
使用了断桥铝和彩铝的门窗
使用了断桥铝和彩铝的门窗
远。专用断桥铝型材和普通铝型材是不能比较的。
⑸断桥彩色铝门窗是必须由铝材厂家专业生产周期定做而成其表面颜色处理都专业化技术化,使用期限是永久性的,而普通彩色铝门窗只是由普通任何一种铝材,不经专业化处理涂装自己要的一种颜色,技术处理没有铝材生产厂家到位专业,涂装效果和使用年限不会太好,太久就会出现掉色退色现象,人称牛皮腺,从而决定了断桥彩色铝门窗就是生产制作周期长,而普通彩铝门窗生产制作周期短的特点。
⑹断桥彩色铝门窗与普通铝门窗的设计是不一样的,断桥设计格局大气.采光通透,根据不同空间设计而成,而普通铝门窗则只能按常规设计采光通透差,断桥窗开启窗设计都是大设计,专用断桥平开窗五金件,而普铝则任何一种五金件均可使用,美观则差。
⑺断桥窗玻璃必须是中空玻璃5mm+9A+5mm双面钢化,而普通彩铝一般都是单层玻璃,所以断桥隔音保温效果都好。
⑻结合断桥壁厚强度高,合金成份高的特点适用于高层建筑高档住宅小区,抗风压承重好隔热保温性好,所以断桥窗又叫高级气密窗…

4、隔热断桥铝合金-特点性能
隔热断桥铝合金的原理是在铝型材中间穿入隔热条,将铝型材断开形成断桥,有效阻止热量的传导。隔热铝合金型材门窗的热传导性比非隔热铝合金型材门窗降低40~70%
断桥铝的优点
⒈断桥铝保温隔热性好。采用隔热型材内外框软性结合,边框采用一胶条,双毛 条的三密封形式,关闭严密,气密、水密性能特佳、保温性能优越;窗扇采用中空玻璃 结构,使窗户真正显示出隔音、隔热、保温、功能卓越,大量节省采暧和制冷费用,传 热系数K值经检测2.23—2.94W/㎡·K以下,节能效果显著 ,几年的节能费用足以弥补前期 的投资。
⒉断桥铝防水功能。利用压力平衡原理设计有结构排水系统,下滑设计斜面阶梯式,设排水口,排水畅通,水密性好。
⒊断桥铝防结露、结霜。断桥铝型材可实现门窗的三道密封结构,合理分离水汽腔,成功实现气水等 压平衡,显著提高门窗的水密性和气密性,达到窗净明亮的效果。
⒋断桥铝防蚊虫纱窗设计。隐形纱窗,可内外选择安装使用,具有防蚊虫,苍蝇,尤其适合北方多蚊虫 地区。
⒌断桥铝防盗、防松动装置。配上独特的多点五金锁具,保证窗户在使用中的稳固与安全。
⒍断桥铝防噪隔音。其结构经精心设计,接缝严密,试验结果,空气隔声量达到隔音30--40db,能保证 在高速公路两侧50米内的居民不受噪音干扰,毗邻闹市也可保证室内宁静温馨。
⒎断桥铝防火功能。铝合金为金属材料,不会燃烧。
8断桥铝.防风沙、抗风压。内框直料采用空心设计、抗风压变形能力强 ,抗震动效果好。可用于高层建筑及民用住宅,可设计大面积窗型,采光面积大;这种窗的气密性比任何铝、塑窗都 好,能保证风沙大的地区室内窗台和地板无灰尘。
⒐断桥铝强度高不变型,免维护。断桥铝窗体抗拉伸和抗剪切强度及抵御热变形能力强度高,坚固耐用 断桥铝型材不易受酸碱侵蚀,不易变黄褪色,几乎不必保养。
⒑断桥铝多种色彩。
⒒断桥铝绿色建材,循环经济。断桥铝门窗在生产过程中不仅不会产生有害物资,所有材料均可回收循 环再利用,属绿色建材环保产品,符合人类可持续发展。
⒓断桥铝开启形式多,舒适耐用。有平开式,内倾式,上悬式,推拉式,平开和内倾兼复合式等, 适用公共建筑、住宅小区和市政工程;优质五金配件耐用,操作手柄人性化设计,美观舒 适,开启方便灵活,每一个使用动作经过检验,疲劳试验次数达数万次以上,滑动轻松自 如、无声,成熟完善的门窗加工工艺,高精密程序控制加工中心进行生产,质量稳定有保障。[3-4]
新技术特点
应用隔热铝合金型材,使用滚压方式把内外铝合金和隔热条组合在一起。
采用中空玻璃,提高保温性能和隔声效果。
采用独立的密封结构,推拉窗采用双胶条双毛条四密封结构;平开窗利用等压原理,采用一道硬密封和两道软密封三密封结构,具有优良的气密性和水密性。
选用高档附件,造型优美,操作灵活,安全可靠,有利于门窗的隔热效果。

5、隔热保温铝合金型材-制作流程
随着居住环境高档化,新型隔热保温铝合金型材由国外传到国内。各铝型材生产企业纷纷引进国外隔热断桥穿条设备,国内从事铝加工设备的企业也开发出隔热断桥穿条设备。都希望把新型隔热保温铝型材推人市场。隔热铝型材的生产成本比普通铝型材的高,增加了贯穿氧化、喷涂、穿条等工序。通过穿条断桥连接,可以将氧化银白色料与彩色喷涂料,砂面料与着色料相连接;增加型材的装饰感。具体情况浅释如下。
保温原理
隔热穿条铝型材是由铝合金型材和热塑性混合材料隔热条组合而成。滚压式隔热铝合金型材是以隔热性能好的高密度聚酰胺PA66胶条,或聚氯乙烯硬质塑料胶条经穿条滚压加工,使铝、塑连成一体。发泡式隔热铝型材是利用隔热条把内、外层铝型材连接嵌装成一体,在形成的隔热腔内填充聚氨酯泡沫,成为隔热铝合金型材的“冷桥”,达到保温、节能的功效。如图1所示。
工艺流程
国内的隔热铝型材生产线,主要生产工艺技术是采用“辊压嵌入式”,无论是引进国外的或国产设备,均是采用“三步法”生产程序,即开齿、穿条、辊压。也有的企业在研究“两步法”生产程序,将开齿、穿条同步进行,但基本原理还是一样,只是缩短了工序时间。
工艺流程为:型材上操作平台→贴保护膜→开齿→穿条→辊压→隔热腔填充聚氨酯泡沫→包装。
⑴第一道工序主要是检验型材表面质量及尺寸规格。内、外层铝型材可以采用阳极氧化或静电粉末喷涂型材。也可以将内、外层铝型材采用不同颜色配料,通过穿条断桥连接,形成内、外双色铝合金门窗。
⑵第二道工序是贴保护膜,主要保护型材表面质量在加工、搬运过程中不被损坏。
⑶开齿是关键工序,主要是在隔热铝型材穿条滑道两内壁碾压形成如锯齿状齿道。通过辊压嵌入聚氯乙烯硬质塑料胶条,使其固定在一起。如图2所示。
目前国内对齿道深度没有具体规定,但在行业标准JC/T建筑隔热铝合金型材标准中.规定了其抗拉强度和抗剪强度值(见表1),从而要求齿道必须将聚氯乙烯硬质塑料隔热条与铝合金型材通过辊压紧连接在一起。
⑷穿条与辊压工序是重要工序,穿条是将聚氯乙烯硬质塑料隔热条,通过穿条设备穿入已开好齿的隔热铝型材齿道内(如图2),然后又通过辊压设备,将隔热铝型材与聚氯乙烯硬质塑料胶条辊压在一起(如图1)。
⑸隔热腔填充聚氨酯泡沫工序是对发泡式隔热铝型材而言的,将型材放在双组分计量混配器中,通过混合喷头灌注到隔热腔内自然发泡。
聚氨酯是聚氨基甲酸酯的简称。高分子主链上含有许多重复的
基团的高分化合物,统称聚氨基甲酸酯。热导率特别低,有优越的声学性能、电学性能和耐化学作用性能。发泡式隔热铝型材具备双重保温效果,适用于寒冷地带。
⑹包装是最后工序,可用塑料薄膜套装,也可用包装纸缠绕包装,主要是保护型材在运输、加工中不被磕碰伤。
6、检验验证
⑴隔热铝合金型材除了要符合GB/T5237-2000标准要求外,还需做常规的抗剪强度和横向抗拉强度检测、组合弹性和组合惯性矩检测等。这里只介绍主要的、复杂检测项目,具体详细的检测项目可参阅行业的JG/T建筑隔热铝合金型材标准。
抗剪强度试验:取(100±1)mm长复合隔热铝合金型材,在(23±2)℃、湿度为45%~55%的环境中保存两天,通过抗剪强度检测仪将作用力均匀地推向型材切面,给进速度为1~5mm/min,记录所加荷载和相应的剪切变形数。抗剪强度计算式:
T=F1mix/L
式中:T——抗剪强度;
F1max——最大抗剪力;
L——试样长度。
组合弹性值是在剪切失效单位长度的作用力与位移H的比值,按下公式计算:
K=F1/(H×L)
DⅣ>;式中:K——组合弹性;
H——在剪切力F(N)作用下产生的位移,单位为mm;
L——试样长度;
F1一抗剪力。
横向抗拉强度检测:横向抗拉强度试验在剪切力失效后进行。内、外层铝合金型材之间出现2mm位移后为剪切力失效。通过横向抗拉强度检测仪,将作用均匀地施加在隔热铝型材的内、外层铝合金型材上,时向外拉伸。横向抗拉强度计算式:
Q=F2max/L
式中:Q——横向抗拉强度;
F2max——最大抗拉力;
L——试样长度。
⑵隔热效果的验证:
试验⑴。取隔热铝合金型材试样100mm长,用一支架夹住,将两个电偶式数字温度显示仪探头各贴近隔热铝型材的内,外层铝合金型表面。用酒精灯烘烤内层型材,观察温度显示情况并做记录,见表2。
试验⑵。现场跟踪已安装好隔热铝型材的居室,通过冬、夏两季测试温度变化情况并做记录,观察隔热效果,见表3。
由表3可见,如果室内有空调、采暖设备的话,可持久地保持室内恒温,从而节省能源,使人感觉良好。
建筑隔热铝合金型材传热系数检测:通过导热检测仪进行导热试验检测。传热系数计算式:
△T=(W/㎡)K
式中:△T——传热系数;
W——热量/W;
K——计算温差系数;
㎡——隔热铝合金型材面积。
