BPW250/6.3（5.5）矿用喷雾泵站产品介绍
BPW250/6.3（5.5）型喷雾泵与QX250/16A清水箱组成喷雾泵站，为煤矿井下采掘工作面及其它需要喷雾泵灭尘的作业场所提供喷雾压力水。
BPW250/6.3矿用喷雾泵站是为各种大中型采煤机、掘进机配套的系列化喷雾灭尘泵站，它可以满 足采煤机、掘进机内外喷雾的要求，供给喷雾系统所需的压力水，实现喷雾灭尘。

结构原理

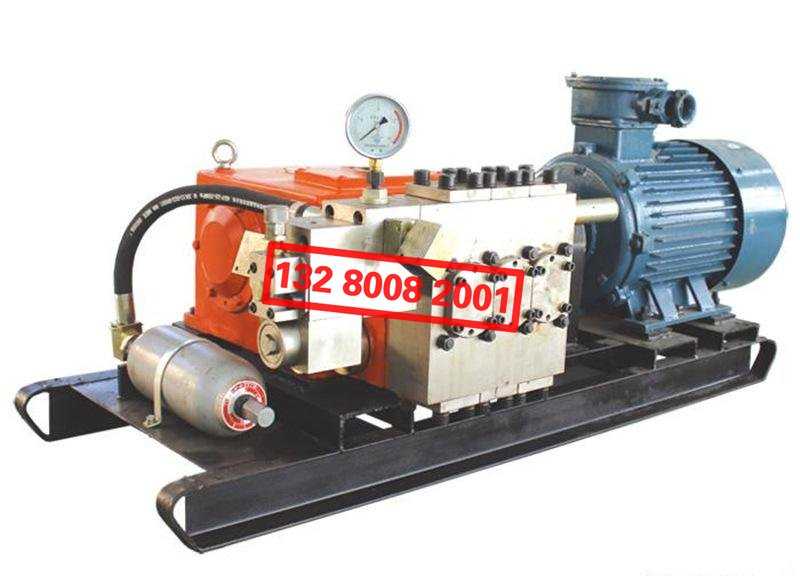

BPW250/6.3矿用喷雾泵站所有部件（电动机、联轴器、泵、供水过滤器、 卸载阀、安全阀、压力表等）全部装在底撬上，因此整个泵站体积较小，运输使用均很方便。
水源通过进液阀门经过滤器过滤后经管路进入泵的吸液腔。喷雾灭尘泵由电动 机驱动，经过一对斜齿圆柱齿轮减速，带动曲轴旋转，再经连杆滑块机构带动柱塞 作往复运动，使水经吸、排液阀吸入和排出，从而使电能转换成液压能，输出高压 液体。泵的高压排液出口处还装有调整好的高压安全阀，从而保证了液压系统工作的可靠性。
本系列喷雾灭尘泵为卧式三柱塞往复泵，由卧式四极防爆电动机驱动，经联轴器和一级斜齿圆柱齿轮减速后带动曲轴旋转，再经过连杆滑块机构使曲轴的旋转运动转变为柱塞的直线往复运动。
曲轴以两端主轴颈为支承点，安装在箱体内。为便于安装，两端轴承均有轴承套定位及压紧。曲轴各曲拐处与连杆大头薄壁瓦配合。连杆大头为剖分式结构，瓦盖用连杆螺栓与连杆体对合联接，铁丝保险。连杆小头制成球形，通过球座和球面 对开挡块与滑块连接。滑块前端 T 形槽结构悬挂柱塞，便于柱塞的拆装。曲轴外伸端装有大齿轮，呈悬臂结构。小齿轮轴一端支承在箱体上，另一端支承在齿轮箱上， 齿轮箱以箱体端面及齿轮轴轴承的外圆定位，保证齿轮轴两支承孔的同轴度要求。

结构特点：
*该泵站一般由二泵一箱组成。具有一套完整的压力控制系统，确保泵站正常工作。
*配用溢流阀能确保泵输出的流量与采煤机喷雾喷嘴流量达到最佳匹配，满足煤矿井下喷雾灭尘的要求。
*具有一套完整的过滤系统能保证工作液的清洁。
*新颖的进水浮球阀能有效地控制液箱水位，确保泵正常工作。
*大容量的清水箱能减少溢流循环的发热。BPW250/6.3矿用喷雾泵站工作环境

BPW250/6.3（5.5）矿用喷雾泵站工作环境
1、工作位置应相对水平。
2、工作环境温度一般在 0℃～+40℃，相对湿度不超过 95%。
3、有甲烷、煤尘等爆炸性气体的环境。

BPW250/6.3矿用喷雾泵站技术参数
公称压力 63MPa
公称流量 250L/min
曲轴转速 517r/min
柱塞直径 55min
柱塞行程 70mm
电机利率 37kw
电机转速 1480r/min
外形尺寸（长×宽×高） 1780×790×875mm
重量 1085kg 供水压力 0.1~2MPa
工作介质 清洁水或经沉淀过滤的矿井水



BPW250/6.3（5.5）矿用喷雾泵站技术参数
