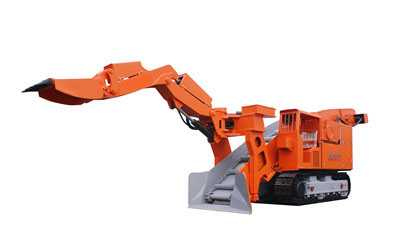

履带式巷道修复机|ZWY-100/45L履带修复机

履带式巷道修复机是公司针对修复巷道研发的一款新型设备，适用于断面为3.2×3.2米以上的巷道使用。设备在工作臂架上同时设有挖斗和破碎锤，具备扒渣机的性能，能节省挖斗与破碎锤互换时间，适用于破碎量大，装载量小的巷道修复。具有结构紧凑、作业功效高、能耗低等优点，破碎、装载一体作业。


履带式巷道修复机主要外形尺寸

项 目		ZWY- 100/45L
履带接触地长度		2560mm
履带内侧宽度		1260mm（可加宽）
履带板宽度		500mm
离地间隙		350mm（可加高）
运输槽内宽		780mm
运输状态	长	9500mm
	宽	2260mm
	高	2600mm
工作状态	长	11260mm
	宽	2260mm
	高	2900mm

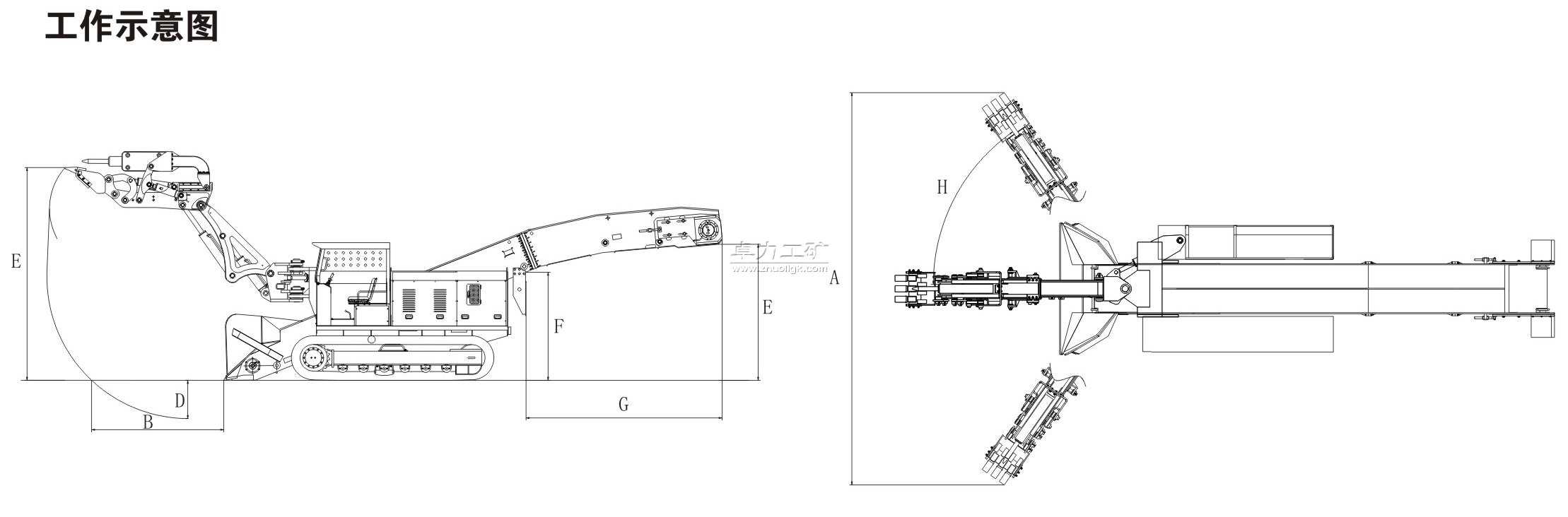

履带式巷道修复机工作范围



项 目	ZWY- 100/45L
A   挖掘 宽度	6400mm
B  挖掘距离（离铲口）	2720mm
C   挖掘 高度	4200mm
D   挖掘 深度	1080mm
E   卸载 高度	1850mm(可变)
F   最低装载高度	1650mm(可变)
G    卸载距离	3000mm(可变)
H 工作臂最大 回转角度	±55°
适应巷道断面（宽 ×高）	≥3.2&×3.2m

项目		TT破碎锤参数
重量		298kg
工作压力		95-130kg/cm2
打击速度		450-750B.P.M
钎杆直径		68mm
外形尺寸	长	1373mm
	宽	241mm









履带式巷道修复机性能参数

项 目	ZWY-100/45L
装载能力	150m3/h
总功率	55kw
整机重量	15800kg
行走速度	0.25±5% m/s
刮板链运输机构形式	双链双驱/单链双驱
适用巷道坡度	≤20°
最小转弯半径	≥7m
接地比压	≤0.1Mpa
操作方式	液控
刮板链速度	39m/min
液压油箱容量	260L
最大工作压力	32Mpa
液压泵	变量柱塞泵×2+ 齿轮泵×1
行走液压马达	径向柱塞马达 ×2
运输槽液压马达	径向柱塞马达 ×2



 注：以上参数仅供参考，可能与实际参数有所差异。
