XBD-TSWA卧式多级消防泵

XBD-TSWA卧式多级消防泵

  XBD-TSWA卧式多级消防泵是在普通TSWA上改进而成,XBD-TSWA卧式多级消防泵固定消防专用泵,适合于输送清水及物理化学性质类似于清水的物质

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
XBD-TSWA卧式多级消防泵说明书

XBD-TSWA卧式多级消防泵

XBD-TSWA卧式多级消防泵|XBD-TSWA多级消防泵



XBD-TSWA多级卧式消防泵产品概述:
XBD-TSWA多级卧式消防泵是在普通TSWA上改进而成。XBD-TSWA多级卧式消防泵固定消防专用泵是根据市场对消防泵的实际需要及其特殊的使用要求,严格按照国家最新颁布的GB6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型消防产品。经国家消防装备质量监督检测中心检测,各项性能指标均达到或超过标准的要求。

产品用途
XBD-TSWA多级卧式消防泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等,也可应用于厂矿给排水、远距离送水,各种设备配套使用以及各种生产工艺用水等。

使用条件:
适合于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm,介质温度:-15℃~80℃;
1、XBD-TSWA多级卧式消防泵适合于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
    2、介质温度:-15℃~80℃;
    3、工作压力:系统压力≤3.0MPa;(即:系统压力=入口压力+泵工作时的压力≤3.0MPa)
    4、周围环境温度应低于40℃,相对湿度低于95%;
    5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。
    注:如介质带有细小颗粒或具强腐蚀性时,请在订货时说明,以便提供更为可靠之产品

特点:
   1、结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
    2、转子部件由两端的滚动轴承支撑,泵运行平稳;
    3、进口为水平方向,出口为垂直向上布置,简化管路;
    4、电机为卧式结构,便于维修。

结构说明
XBD-TSWA多级卧式消防泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;转子部件由两端的滚动轴承支撑,泵运行平稳.
 1、本型泵为单级多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;
     2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理;
     3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、振动小。
     4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内;
     5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定值时应予以列换;
     6、泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递

详细信息
轴功率:1.25-160kw
转速:1450r/min
必需汽蚀余量:2.58-3.8mm
电机功率:2.2-185KW
吸程:0m
叶轮数目:2-12
叶轮吸入方式:单吸式
配带功率:2.2-185kW
效率:64-78%
压力:0.18-2.7mPa
重量:233-2000kg
适用范围:消防
叶轮结构:闭式
功率范围:2.2——185KW
泵轴位置:卧式
额定流量:15-190Ql/s
吸高:0m
总扬程H:18-270m
额定扬程范围:18——270m
流量范围:15——190L/S
进口直径:50——150mm
级数:2-12

XBD-TSWA多级卧式消防泵参数表:
型 号
转速
流量
出口压力
电机功率
效率
必需汽蚀余量
r/min
(L/S)
Pd(MPa)
(kw)
%
m
XBD1.8/5-50TSWA
1450
5
0.18
2.2
65
3.2
XBD2.7/5-50TSWA
0.27
3
XBD3.6/5-50TSWA
0.36
4
XBD4.5/5-50TSWA
0.45
5.5
XBD5.4/5-50TSWA
0.54
5.5
XBD6.3/5-50TSWA
0.63
7.5
XBD7.2/5-50TSWA
0.72
7.5
XBD8.1/5-50TSWA
0.81
7.5
XBD2.3/10-75TSWA
1450
10
0.23
5.5
68
3.0
XBD3.4/10-75TSWA
0.34
7.5
XBD4.6/10-75TSWA
0.46
11
XBD5.5/10-75TSWA
0.55
11
XBD6.9/10-75TSWA
0.69
15
XBD8.0/10-75TSWA
0.8
15
XBD9.2/10-75TSWA
0.92
18.5
XBD10.3/10-75TSWA
1.03
18.5
XBD2.9/20-100TSWA
1450
20
0.29
11
72
3.5
XBD4.3/20-100TSWA
0.43
15
XBD5.8/20-100TSWA
0.58
22
XBD7.2/20-100TSWA
0.72
30
XBD8.6/20-100TSWA
0.86
30
XBD10.1/20-100TSWA
1.01
37
XBD11.5/20-100TSWA
1.15
45
XBD13.0/20-100TSWA
1.3
45
型号
转速
流量
出口压力
电机功率
效率
必需汽蚀余量
r/min
(L/S)
Pd(MPa)
(kw)
%
m
XBD4.2/25-125TSWA
1450
25
0.42
22
73
3.5
XBD6.3/25-125TSWA
0.63
30
XBD8.4/25-125TSWA
0.84
45
XBD10.5/25-125TSWA
1.05
55
XBD12.6/25-125TSWA
1.26
75
XBD14.7/25-125TSWA
1.47
75
XBD16.8/25-125TSWA
1.68
90
XBD18.9/25-125TSWA
1.89
90
XBD5.8/45-150TSWA
1450
45
0.58
45
76
3.0
XBD8.7/45-150TSWA
0.87
75
XBD11.6/45-150TSWA
1.16
90
XBD14.5/45-150TSWA
1.45
110
XBD17.4/45-150TSWA
1.74
132
XBD20.3/45-150TSWA
2.03
155
XBD23.2/45-150TSWA
2.32
180
XBD26.1/45-150TSWA
2.61
180

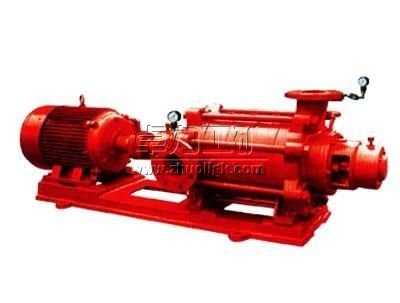

XBD-TSWA多级消防泵


卓力工矿是国内知名XBD-TSWA卧式多级消防泵生产厂家,有丰富的经验为客户提供高品质的XBD-TSWA卧式多级消防泵及完善的售后服务,如果您想了解最新XBD-TSWA卧式多级消防泵价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:XBD-TSWA卧式多级消防泵发货时间? XBD-TSWA卧式多级消防泵售后保障? XBD-TSWA卧式多级消防泵订货需要提供什么信息?


产品标签:XBD-TSWA卧式多级消防泵| XBD-TSWA多级消防泵
