汽水分离器

汽水分离器

  汽水分离器适用矿井压风管道汽、水、杂质分离、去除蒸汽和压缩空气系统中夹带的液滴,分离气体中的固体颗粒、各种气体的气液分离。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
汽水分离器说明书

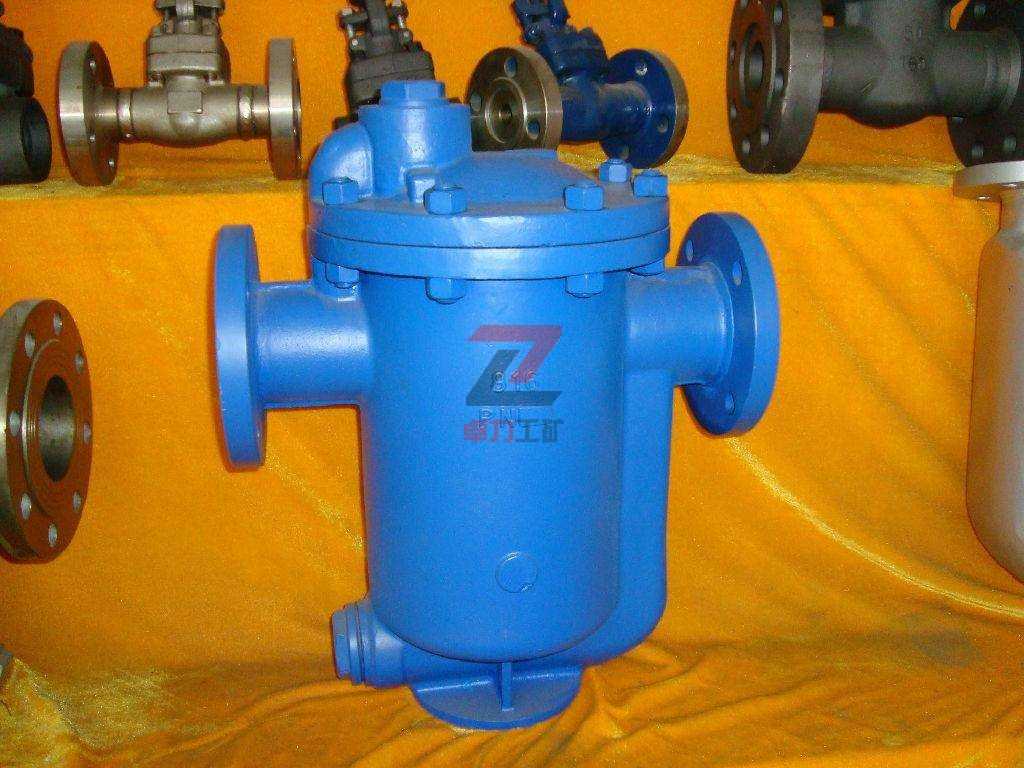

汽水分离器

汽水分离器|汽水分离器厂家


汽水分离器适用矿井压风管道汽、水、杂质分离、去除蒸汽和压缩空气系统中夹带的液滴,分离气体中的固体颗粒、各种气体的气液分离。有效分离压风管道内的水分、杂质,净化气体。

汽水分离器为压力容器结构碳钢或不锈钢设备,接口型式是法兰结构DN16/DN25/DN40;汽水分离器必须安装于水平管线上,排水口垂直向下,所有口径的汽水分离器均带安装支架,以减小管道承载。为确保被分离的液体迅速排放,应在汽水分离器底部的排水口连接合适的一套疏水阀组合。 本类阀门在管道中一般应当水平安装。

汽水分离器的工作原理
大量含水的蒸汽进入汽水分离器,并在其中以离心向下倾斜式运动;夹带的水份由于速度降低而被分离出来;被分离的液体流经疏水阀排出,干燥清洁的蒸汽从分离器出口排出。主送气管路应装集水放水器,在供气管路与自救装置连接处,要加装开关和汽水分离器。压风自救系统阀门应安装齐全,阀门扳手要在同一方向,以保证系统正常使用(2011.3.24日安监总局发布的煤矿井下避险六大系统规范31条规定)。

汽水分离器种类
虽然汽水分离器的设计多种多样,但它们的目的都是除去不能通过疏水阀排掉的悬浮在蒸汽中的水分。一般用于蒸汽系统中的分离器有三种形式。
挡板型 - 挡板或折板式分离器由很多挡板构成,流体在分离器内多次改变流动方向,由于悬浮的水滴有较大的质量和惯性,当遇到挡板流动方向改变时,干蒸汽可以绕过挡板继续向前,而水滴就会积聚在挡板上,汽水分离器有很大的通流面积,减少了水滴的动能,大部分都会凝聚,最后落到分离器的底部,通过疏水阀排出。
汽旋型 - 汽旋或离心型分离器使用了一连串肋片以便产生高速气旋,在分离器内高速旋转流动的蒸汽。
吸附型 - 吸附型分离器内部的蒸汽通道上有一个阻碍物,一般是一个金属网垫,悬浮的水滴遇到它后被吸附,水滴大到一定程度后,由于重力作用落到分离器底部。结合汽旋和吸附两种形式的分离器也很常见,由于结合了这两种方法整个分离效率会有所提高。
挡板式、汽旋式和吸附式分离器的主要不同是,挡板式分离器在较大的流速范围内可以保持很高的分离效率,而汽旋式和吸附式分离器的分离效率只有在蒸汽速度13m/s以下才能达到98%,否则效率会很低,蒸汽速度为25m/s时,其分离效率大概仅为50%。

汽水分离器的参数
与压风自救装置配合使用,有效提供更纯净的压风,提高井下其它压风风动工具的使用寿命。产品上安装有压力表,可实时了解管道内的压力。
设计压力: 1.5 Mpa
压力损失: ≤0.002 Mpa
分离效率: 99%
接口尺寸: DN15~350
接口形式: 法兰 PN1.6/PN2.5/PN4.0

汽水分离器保温效果
如果汽水分离器未进行保温,由于表面散热将会增加蒸汽的含水量,损失很多的热量。假如蒸汽温度为150℃,环境温度为15℃,那么增加保温后每年将会节省8600MJ的热量(假定是辐射传热,一年工作8760h),增加保温后会节省相当多的能量,短时间内就能节省出加保温的成本。应使用专门保温套,由于分离器的形状特殊,尤其是法兰连接时,保温比较困难,使保温效果受到了限制。
即使最好的保温也不可能完全消除热量损失,一般保温效率为90%。使用专门为特殊的分离器设计的保温套非常重要,否则保温效率将下降。保温良好的分离器也会减少入被烫伤的危险。

汽水分离器


卓力工矿是国内知名汽水分离器生产厂家,有丰富的经验为客户提供高品质的汽水分离器及完善的售后服务,如果您想了解最新汽水分离器价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:汽水分离器发货时间? 汽水分离器售后保障? 汽水分离器订货需要提供什么信息?
