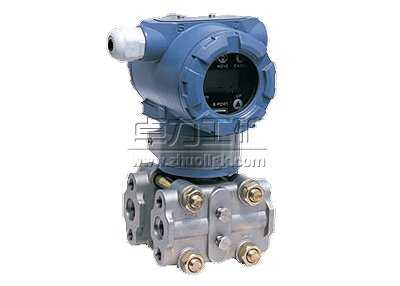

1151/3351SP负压力变送器

　　负压力变送器是被测量介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。 1151SP、3351SP负压力变送器量程: 0～-1KPa~-50KPa～-100Kpa

全国销售热线:400-083-4511　0537-7970778　13280082001

1151/3351SP负压力变送器

1151/3351SP负压力变送器|1151SP负压力变送器|负压力变送器

负压力变送器是被测量介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

工作原理
负压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。负压力变送器和压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。负压力变送器理论上可以测量负压力100KPa，主要用于气体真空状态下的压力的测量。

1151/3351SP负压力变送器技术参数：

量程: 0～-1KPa~-50KPa～-100Kpa
综合精度: 0.2%FS、0.5%FS、1.0%FS
输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)
供电电压: 24DCV(9～36DCV)
介质温度: -20～85℃
环境温度: 常温(-20～85℃)
负载电阻: 电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻: 大于2000MΩ (100VDC
密封等级: IP65
长期稳定性能: 0.1%FS/年
振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口(信号接口): 四芯屏蔽线、四芯航空接插件、紧线螺母
机械连接(螺纹接口): 1/2-20UNF、M14×1.5、M20×1.5、M22×1.5等，其它螺纹可依据客户要求设计

选型方式：

1151/3351SP	负压力变送器
	代码	量程范围KPa
	2	0-0.125～1.5
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～98
		代码	输出
		E	4-20mADC
		S	智能式
			代号	结构材料
				法兰和接头		排气/排液阀	隔离膜片	灌充液体
			22	316不锈钢		316不锈钢	316不锈钢	硅油
			23	316不锈钢		316不锈钢	哈氏合金C
			24	316不锈钢		316不锈钢	蒙乃尔
			25	316不锈钢		316不锈钢	钽
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	钽
			44	蒙乃尔		蒙乃尔	蒙乃尔
				代号	选项
				M1	0-100%线性指示表
				M2	LCD显示表
				M3	LCD显示表
				B1	管装弯支架
				B2	板装弯支架
				B3	管装平支架
				D1	侧面泄放阀在压力室上部
				D2	侧面泄放阀在压力室下部
				不注	1/2NPT锥管螺纹接头
				C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6
				s	不锈钢三阀组
