扩散硅压力变送器说明书

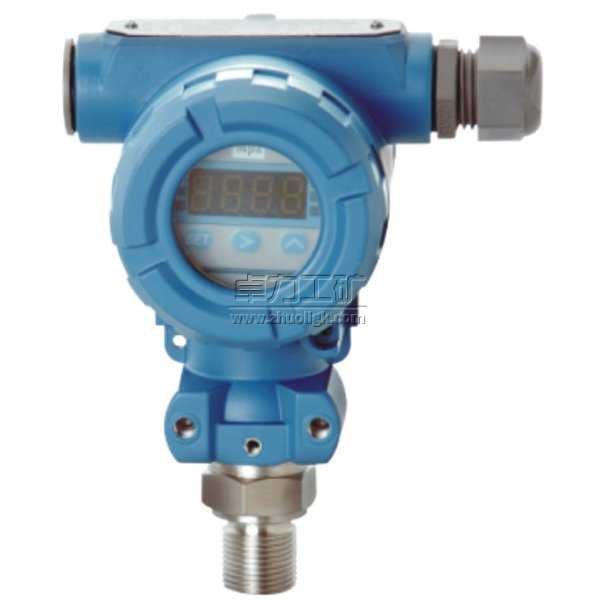

扩散硅压力变送器
扩散硅压力变送器|扩散硅压力变送器厂家
扩散硅压力变送器 扩散硅式压力变送器 扩散硅压阻式压力变送器 dbyg 扩散硅压力变送器 扩散硅压力变送器工作原理 扩散硅压力变送器价格 Tel：132 8008 2001 曹经理
扩散硅压力变送器采用具有国际先进技术进口陶瓷传感器，再配以高精密电子元件，经严格要求的工艺过程装配而成。
扩散硅压力变送器与使用的常规压力变送器相比,有两个显著不同的技术差别：一是测量元件采用新兴的高精密陶瓷材料；二是测量元件内无中介液体，是完全固体的。
扩散硅压力变送器能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，压力变送器也能与各种自动调节系统或计算机系统配套使用。
中文名 扩散硅压力变送器
别 称 压力传感器
测量范围 -100KPa～60MPa
环境温度 -40～70℃
材 料 外壳为模压铸铝
密封圈 丁晴橡胶、硅橡胶、氟橡胶
扩散硅压力变送器的特点
精度高，最高精度可达0.1%FS ，有外部零点及满度调整可选，适合测量低压量程，过载压力强。
扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。
扩散硅压力变送器采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。
压力变送器可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。
产品优势
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
智能型特点
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
工作原理
扩散硅压力变送器通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换，最后由CPU进行数据处理并显示及PWM输出。原理框图如下：
被侧介质---〉传感器---〉电子线路---〉输出信号
被测介质的压力直接作用于传感器的陶瓷/扩散硅膜片/上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片最大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的最大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。
扩散硅压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。
扩散硅压力变送器采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。
压力变送器可替代传统的远传压力表，霍尔元件、差动变送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。
产品优势
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
智能型特点
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
工作原理
扩散硅压力变送器通过温度传感器把温度信号变为电信号，再由前置放大器把此电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换，最后由CPU进行数据处理并显示及PWM输出。原理框图如下：
被侧介质---〉传感器---〉电子线路---〉输出信号
被测介质的压力直接作用于传感器的陶瓷/扩散硅膜片/上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片最大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的最大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。
主要技术指标
|
准确度
|
0.1%F·S 0.25%F·S 0.5%F·S
|
|
测量范围
|
-95KPa~35MPa间任选
|
|
测量介质
|
液体、气体、蒸汽
|
|
存贮温度
|
-40℃~125℃
|
|
使用温度
|
-10℃~80℃
|
|
防腐材料
|
316L不锈钢 陶瓷 聚四氟乙烯
|
|
温度影响
|
<0.02%/℃
|
|
负载电阻
|
≤750Ω
|
|
过载能力
|
量程的1~2倍
|
|
机械保护
|
IP65
|
|
湿度
|
≤95%RH
|
|
输出
|
二线制4~20mA DC
|
|
关联设备
|
EXZ231B型安全栅
|
|
重量
|
<1Kg
|
|
零点温度系数
|
小于0.02%/℃
|
|
满程温度系数
|
小于0.02%/℃
|
|
电源电压
|
24V DC
|
|
防爆等级
|
iaⅡCT5
|
|
安装位置
|
无影响
|
扩散硅压力变送器选型
|
HSLYH口口S口 P口口扩散硅压力变送器
|
||||||
|
HSLYH
|
数字压力变送器
|
|||||
|
|
口
|
测量形式
|
||||
|
|
G、表压 A、绝对压力(0～60MPa) B、密封压力（注明参考压力值） P、平膜型
|
|
||||
|
S口
|
输出信号
|
|
|
|||
|
|
1、4-20mA 2、0-10V 3、0-5V 4、智能HART 5、其它注明
|
|
|
|||
|
P口
|
精度选择
|
|
|
|
||
|
|
1、0.1% 2、0.25% 3、0.5
|
|
|
|
||
|
口
|
防爆要求
|
|
|
|
|
|
|
|
1、无 2、CT4 3、CT5
|
|
|
|
|
|
|
C口
|
过程连接方式
|
|
|
|
|
|
|
|
1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、其它注明
|
|
|
|
|
|
1、安装时应使变送器的压力敏感件轴向垂直于重力方向， 如果安装条件限制，则应安装固定后调整变送器零位到标准值。
2、残存的压力释放不出来，因此传感器的零位又下不来。排除此原因的最佳方法是将传感器卸下，直接察看零位是否正常，如果零位正常更换密封圈再试。
3、加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去。 产生此现象的原因极有可能是压力传感器密封圈引起的。
4、是否符合供电要求;电源与变送器及负载设备之间有无接线错误。如果变送器接线端子上无电压或极性接反均可造成变送器无电压信号输出。
5、压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。传感器及变送器在使用中应按行业规定进行周期检定。
6、用户在选择压力传感器及变送器时，应充分了解压力测量系统的工况，根据需要合理选择，使系统工作在最佳状态，并可降低工程造价。
7、通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。
8、压力变送器要求每周检查一次，每个月检验一次，主要是清除仪器内的灰尘，对电器元件认真检查，对输出的电流值要经常校对，压力变送器内部是弱电，一定要同外界强电隔开。
