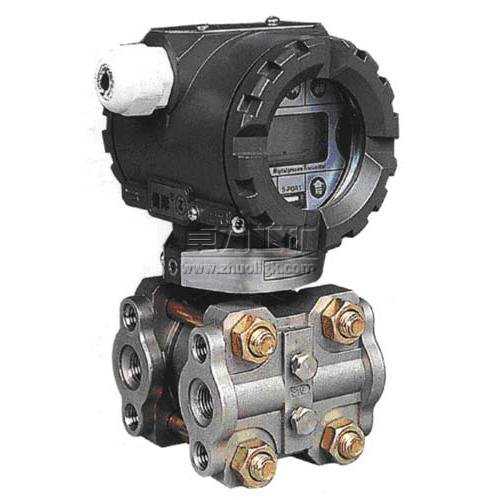

智能压力变送器

智能压力变送器

智能压力变送器|智能压力变送器报价|智能压力变送器厂家

智能压力变送器是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。智能压力变送器能将感受到的液体或气体压力转换成标准的电信号对外输出，广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。卓力工矿生产的智能压力变送器可与HART手操器相互通讯，通过它进行设定，调整压力范围，监控或与上位机组成现场监控系统，它广泛应用于工业管道中弱腐蚀性液体、气体、蒸汽的测量和控制系统。

应用
智能压力变送器由传感器技术与微电子技术结合形成的智能型变送器，因其在功能、精度、可靠性、维护、组态上较常规模拟变送器有很大提高，现阶段已被广泛应用。
变送器的智能化主要表现为具有自我监测、远程通讯的能力，及因采用微机械电子加工技术、超大规模的专用集成电路（ASIC）和表面安装技术，而使变送器具有高可靠性、量程范围宽及稳定的温压补偿性能。

智能压力变送器结构组成
智能压力变送器一般是由传感器、微处理器、存储器及模数、数模转换器组成。传感器用来检测被测量的信号，其所用材料因厂家而异。横河EJA为硅谐振式，把被测参数转换为硅梁的振动频率；ST300的传感器是扩散硅复合半导体式，把被测参数转换为硅芯片电阻值的变化；1151、3051及富士的FCX-A/C是硅微电容式，通过测电容来获得被测的差压或压力值，而8600系列智能变送器则为电感式。微处理器是智能变送器的核心，负责对数据的综合运算处理，如对检测信号线性化、量程重调、函数运算、工作单位换算及诊断与通讯功能。存储器用来存贮供微处理器调用的各种常数、程序及变送器的组态等，一般都是可擦写的。模数、数模转换器是将模拟信号与数字信号进行相互转换，传感器的检测信号到微处理器须用模数转换器，微处理器输出4～20mA信号须用数模转换器。智能变送器需要输出一路数字信号与DCS进行通讯，并附有一智能现场通讯器（SFC）或称手操器来与变送器通讯。此外，智能变送器备有后备电源，以免停电时存储器内数据丢失。

智能压力变送器由智能传感器和智能电子板两部分组成，智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成；智能电子板板部分包括：微电脑控制器及外围电路组成，完成压力信号到4～20mA dc 的转换。用于测量液体、气体或蒸汽的压力，然后将压力信号转变成4～20mA DC信号输出。

智能压力变送器具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。

零点和量程调节
变送器的零点和量程调节可以通过变送器本身的按键进行现场调节；也可以通过手持终端远程调节。具体方法是：加零点压力并稳定后，同时按住Z和S键（Z为零点调节，S为量程调节）5秒钟松开，按Z键2秒调节零点，加满程压力并稳定后，按S键2秒调节满程。注：零点校准调节范围为压力量程的±8%，量程校准范围为压力量程的30%～100%，连续可调。调节完毕后，盖好密封盖并拧紧。

特点
具有自动补偿能力，可通过软件对传感器的非线性、温漂、时漂等进行自动补偿。可自诊断，通电后可对传感器进行自检，以检查传感器各部分是否正常，并作出判断。数据处理方便准确，可根据内部程序自动处理数据，如进行统计处理、去除异常数值等。
具有双向通信功能。微处理器不但可以接收和处理传感器数据，还可将信息反馈至传感器，从而对测量过程进行调节和控制。可进行信息存储和记忆，能存储传感器的特征数据、组态信息和补偿特性等。
具有数字量接口输出功能，可将输出的数字信号方便地和计算机或现场总线等连接。
模拟型特点
精度高
量程、零点外部连续可调
稳定性能好
正迁移可达500%、负迁移可达600%
二线制
阻尼可调、耐过压
固体传感器设计
无机械可动部件、维修量少
重量轻（2.5kg）
全系列统一结构、互换性强
小型化（166mm总高）
接触介质的膜片材料可选
单边抗过压强
低压浇铸铝合金壳体
智能型特点
超级的测量性能，用于压力、差压、液位、流量测量
数字精度：+（-）0.05%
模拟精度：+（-）0.75%+（-）0.1%F.S
全性能：+（-）0.25F.S
稳定性：0.25% 60个月
量程比：100：1
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现最佳测量
世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
支持向现场总线与基于现场控制的技术的升级。
八大特点
智能一体化设计：集压力信号采集、处理、显示和输出于一体。
微功耗双电源设计，可靠性高。
具有独特的动态自动跟踪温度补偿功能。
具有软件修正零点漂移功能。
上、下限报警记忆闪光指示功能。
压力满量程软件设置迁移功能。
低电源自诊断功能。
具有断电保护功能。

性能指标
性能规格
（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）
1.1. 参考精度
数字、智能：±0.1%校验量程
模拟、线性：±0.2%校验量程
1.2. 稳定性
数字、智能：6个月，±0.1%URL
模拟、线性：6个月，±0.2%URL
1.3. 环境温度影响
数字、智能：
零点误差：±0.2%URL/56℃
总体误差：±（0.2%URL+0.18%校验量程）/56℃
模拟、线性
零点误差：±0.5%URL/56℃
总体误差：±（0.5%URL+0.5%校验量程）/56℃
1.4. 振动影响
在任意轴向上，200Hz下振动影响为±0.05%URL/g
1.5. 电源影响
小于±0.005%输出量程/伏特。
1.6. 负载影响：
没有负载影响，除非电源电压有变化。
1.7. 电磁干扰/射频干扰（EMI/RFI影响）
由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
1.8. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移
都可修正掉；对量程无影响。
功能规格
2.1. 测量范围：0-0.125-41370KPa
2.2. 零点与量程
数字、智能
可用本机量程和零点按钮调整，或用HART手操器远程调整
模拟、线性
量程和零点连续可调
2.3. 零点正、负迁移
零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。
2.4. 输出
数字、智能：
4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
选型表

代号	结构材料
	法兰接头	排气/排液阀	隔离膜片	灌充液体
23	316不锈钢	316不锈钢	316不锈钢	硅油
24	316不锈钢	316不锈钢	哈氏合金C
25	316不锈钢	316不锈钢	钽
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	钽
44	蒙乃尔	蒙乃尔	蒙乃尔

卓力工矿是国内知名智能压力变送器生产厂家，有丰富的经验为客户提供高品质的智能压力变送器及完善的售后服务，如果您想了解最新智能压力变送器价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！
