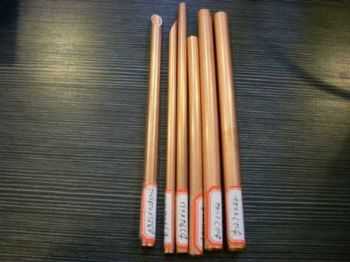

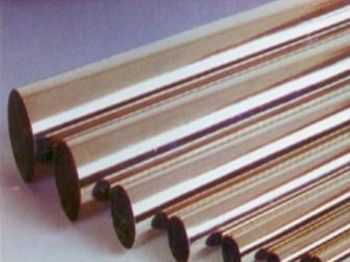

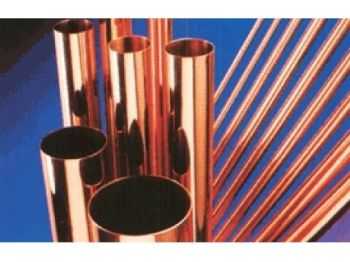

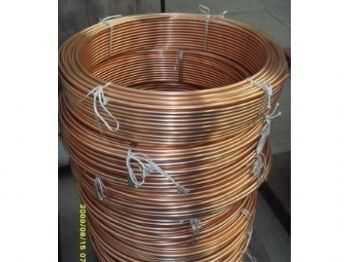

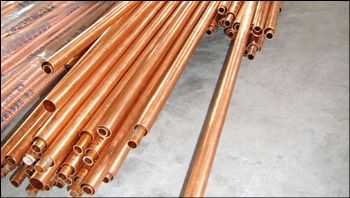

　　卓力工矿是知名铜管生产商,提供最新铜管价格,钢管规格齐全，优质供应黄铜管、紫铜管、紫铜盘管(空调管)、铜管铍铜管、磷青铜管、TU2环保无氧铜管。欢迎来电订购！

全国销售热线:400-083-4511　0537-7970778　13280082001

铜管

铜管|铜管生产商

铜管规格之铜管标注方法：例：TP2M φ9.52*t0.8*100，其中TP2代表二号磷脱氧铜，为铜管加工主要选用的铜牌号，参考标准为：GB5231-85，M代表软态，易于折弯加工，参考标准：GB4423-92。
常规铜管规格：

规格φ(mm)	4.76	6.35	7.94	9.52	12.7	15.88	19.05	22.23	25.4	28.6	34.9
英制表示(”)	3/16	1/4	5/16	3/8/		1/2	5/8	3/4	7/8	1	1 1/8	1 3/8
壁厚(mm)	0.7	0.7	0.7	0.8	1	1.2	1.2	1.2	1.2	1.8	1.8

铜管规格尺寸表：

公称直径		公司标准Q/YTG06-2001				国内标准GB/T18033-2000				欧洲标准EN1057-1996
英制()	公制(mm)	A型		B型		外径(mm)	壁厚(mm)			外径(mm)	壁厚(mm)
英制()	公制(mm)	外径(mm)	壁厚(mm)	外径(mm)	壁厚(mm)	外径(mm)	A型(mm)	B型(mm)	C型(mm)	外径(mm)	A型(mm)	B型(mm)	C型(mm)	D型(mm)
1/8〞	6	8	0.8	8	1.0	8	1.0	0.8	0.6	8	0.6	0.8	1.0
1/4〞	8	10	0.8	10	1.0	10	1.0	0.8	0.6	10	0.6	0.8	1.0
3/8〞	10	12	0.8	12	1.0	12	1.2	0.8	0.6	12	0.6	0.8	1.0
1/2〞	15	15	0.8-1.5	15	1.0	15	1.2	1.0	0.7	15	0.7	0.8	1.0
3/4〞	20	22	1.0-1.5	22	1.2	22	1.5	1.2	0.9	22	0.9	1.0	1.2	1.5
1〞	25	>>28	1.2-1.5	28	1.5	28	1.5	1.2	0.9	28	0.9	1.0	1.2	1.5
11/4〞	32	35	1.2-2	35	1.5	35	2.0	1.5	1.2	35	1.2	1.5
11/2〞	40	42	1.5-2	44	2.0	42	2.0	1.5	1.2	42	1.2	1.5
2〞	50	54	1.5-2.5	55	2.0	54	2.5	2.0	1.2	54	1.2	1.5	2.0
21/2〞	65	67	2.0-2.5	70	2.5	67	2.5	>2.0	1.5	66.7	1.2
3〞	80	76	2.0-3	85	2.5	85	2.5	2.0	1.5	76.1	1.5	2.0
4〞	100	108	2.5-3	105	2.5	108	3.5	2.5	1.5	108	1.5	2.5
5〞	125	133	2.5-3.5	133	3.0	133	3.5	2.5	1.5	133	1.5	3.0
6〞	150	159	3.0-4	159	3.5	159	4.0	3.0	2.0	159	2.0	3.0
8〞	200	219	4.0-6	219	4.5	219	6.0	5.0	4.0	219	3.0

焊接及卡套连接覆塑铜管规格尺寸表：

公称直径	铜管外径	壁厚
DN	(mm)	(mm)
15	15	0.7-1.2
20	22	0.8-1.5
25	28	0.9-1.5
32	35	1.2-1.5
40	42	1.2-2
50	54	1.5-2

铜管规格之挤制铜管每米重量表：　

外径 (毫米)	壁厚 (毫米)	理论重量(公斤/米)	外径 (毫米)	壁厚 (毫米)	理论重量(公斤/米)	外径 (毫米)	壁厚 & ;(毫米)	理论重量(公斤/米)
30	5.0	3.493	55	10.0	12.58	80	15.0	27.25
32	5.0	3.772	55	12.5	14.85	80	17.5	30.56
32	>6.0	4.359	55	15.0	16.77	85	7.5	16.25
34	6.0	4.695	60	5.0	7.685	85	10.0	20.90
36	5.0	4.331	60	7.5	11.00	85	12.5	25.32
36	7.0	5.673	60	10.0	13.97	85	15.0	29.34
38	6.0	5.365	60	12.5	16.59	85	17.5	33.01
38	9.0	7.298	60	15.0	18.86	85	20.0	36.33
40	5.0	4.890	65	5.0	8.383	85	22.5	39.30
40	7.0	6.456	65	7.5	12.05	90	7.5	17.29
40	7.5	6.811	65	10.0	15.37	90	10.0	22.36
40	10.0	8.383	65	12.5	18.34	90	12.5	27.07
42	6.0	6.036	65	15.0	20.96	90	15.0	31.44
42	8.0	7.610	70	5.0	9.082	90	17.5	35.45
42	8.5	7.962	70	7.5	13.10	90	20.0	39.12
45	5.0	5..589	70	10.0	16.77	90	22.5	42.44
45	7.5	7.864	70	12.5	20.09	90	25.0	45.41
45	8.0	8.276	70	15.0	23.05	95	7.5	18.34
46	8.0	8.495	75	7.0	13.31	95	10.0	23.75
46	10.0	10.06	75	9.0	16.61	95	12.5	28.85
50	5.0	6.287	75	10.0	18.16	95	15.0	33.53
50	7.5	8.907	75	12.5	21.83	95	17.5	37.90
50	10.0	11.18	75	15.0	>25.15<	95	20.0	41.92
50	12.5	13.10	80	7.0	14.29	95	22.5	45.58
50	15.0	14.67	80	9.0	17.87	95	25.0	48.90
55	5.0	6.986	80	10.0	19.56	95	27.5	51.87
55	7.5	9.955	80	12.5	23..58	100	7.5	19.40
100	10.0	25.15	115	15.0	41.92	130	30.0	83.83
100	12.5	30.56	115	17.5	47.68	135	10	34.90
100	15.0	35.63	115	20.0	53.09	135	12.5	42.79
100	17.5	40.34	115	22.5	58.16	135	17.5	57.46
100	20.0	44.71	115	25.0	62.87	135	20	64.30
100	22.5	48.73	115	27.0	67.24	135	22.5	70.73
100	25.0	52.40	115	30.0	71.26	135	25.0	76.85
100	27.5	55.71	120	15.0	44.1	135	27.5	82.61
100	30.0	58.68	120	17.5	50.13	135	30.0	88.02
105	10	26.56	120	20.0	55.89	140	20	64.10
105	12.5	32.31	120	22.5	61.30	140	22.5	73.92
105	15.0	37.72	120	25.0	66.37	140	25	80.39
105	17.5	42.79	120	27.5	71.08	140	27.5	86.50
105	20.0	47.52	120	30.0	75.45	140	30	92.27
105	22.5	51.87	125	10	32.15	145	10	37.75
105	25.0	55.89	125	12.5	39.30	145	12.5	46.28
105	27.5	59.56	125	15	46.13	145	17.5	62.35
105	30.0	62.87	125	17.5	52.57	145	22.5	77.02
>110	10.0	27.94	125	20.0	58.68	145	25	83.88
110	12.5	34.06	125	22.5	64.45	145	27.5	90.29
110	15.0	39.82	125	25.0	69.66	145	30.0	96.41
110	17.5	45.23	125	27.5	74.99	150	15.0	56.59
110	20.0	50.30	125	30.0	79.64	150	20.0	72.65
110	22.5	55.02	130	15..0	48.20	150	25.0	87.33
110	25.0	59.38	130	17.5	55.05	150	27.0	94.19
110	27.5	63.40	130	20.0	61.48	150	30.0	100.6
110	30.0	67.07	130	22.5	67.69	155	10	40.54
115	10	29.35	130	25.0	73.35	155	12.5	49.78
115	12.5	35.80	130	27.5	78.77	155	17.5	67.24
155	22.5	83.31	190	15.0	73.25	240	20.0	123.0
155	27.5	97.98	190	20.0	95.01	240	25.0	150.2
155	30	104.9	190	25.0	115.3	240	30.0	176.1
160	15.0	60.78	190	30.0	134.1	250	10.0	67.07
160	20.0	78.24	195	12.5	68.75	250	15.0	98.50
160	25.0	94.31	195	17.5	86.80	250	20.0	128.5
165	10	43.34	195	22.5	108.5	250	25.0	157.2
165	12.5	53.27	195	27.5	128.7	250	30.0	184.4
165	17.5	72.13	200	10.0	53.09	260	10.0	69.86
165	22.5	89.60	200	15.0	77.55	260	15	102.8
165	27.5	105.7	200	20.0	100.6	260	20.0	134.1
170	10.0	44.71	200	25.0<	122.3	260	25.0	164.2
170	15.0	64.97	200	30.0	142.5	260	30.0	192.8
170	20.0	83.83	210	10.0	55.89	270	10	72.70
170	25.0	100.3	210	15.0	81.74	270	15.0	106.9
170	30.0	117.4	210	20.0	106.2	270	20	139.8
175	12.5	56.76	210	25.0	129.2	270	25.0	171.2
175	17.5	77.02	210	30.0	150.9	270	30.0	201.2
175	22.5	95.88	>220	10.0	58.68	280	10.0	75.45
175	27.5	113.4	220	15.0	85.93	280	15	111.1
180	10.0	47.51	220	20.0	111.8	280	20.0	145.3
180	15.0	69.16	220	25.0	136.2	280	25	178.2
180	20.0	89.42	220	30.0	159.3	280	30.0	209.6
180	25.0	108.3	230<	10.0	61.48	290	15	115.3
180	30.0	125.8	230	15.0	90.12	290	20	151.0
185	12.5	60.25	230	20.0	117.4	290	25	185.2
185	17.5	81.91	230	25.0	143.2	290	30	218.1
185	22.5	102.2	230	30.0	167.7	300	20	156.6
185	27.5	121.0	240	10.0	64.21	300	25	192.2
190	10.0	50.30	240	15.0	94.31	300	30	226.5

　　注：1、挤制铜管长度0.5～6米。
　　2、挤制铜管的牌号有T2、T3、T4、TU1、TU2、TUP及H96；理论重量按比重量8.9计算。
　　铜管规格之铜管重量计算公式：
　　1、黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）
　　2、紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)
　　铜管规格之铜管焊接：
　　1、铜管之间焊接间隙及插入深度见下表：

铜管规格φ	1/4＂	3/8＂	1/2＂		5/8＂	3/4＂	7/8＂	1＂	1 1/8＂	1 3/8＂
最小插入深度(mm)	6	6.5	8			10		12	14
焊接间隙(mm）	0.05-0.35			0.05-0.45				0.05-0.55
铜管规格φ	1 5/8＂	2 1/8＂		3 1/8＂		4 1/8＂		5 1/8＂
最小插入深度(mm)	20	25		28		35		40
焊接间隙(mm）	0．23			0.20～0.43		0.10～0.33		0.20～0.53

2、铜管与钢配件之间焊接间隙应为0.05-0.127mm。

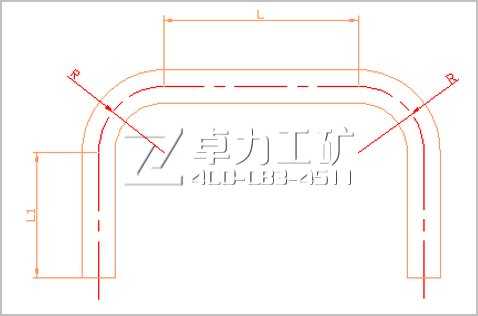

铜管规格之铜管弯曲半径及最小夹紧长度：

铜管规格	弯曲半径	壁厚(mm)	最小夹紧长度 L(mm)
铜管规格	内部设计标准	壁厚(mm)	最小夹紧长度 L(mm)
φ6.35	R10	0.7	18
φ7.94	R17.5	0.8	22
φ9.52	R15	0.8	25
φ12.7	R20、R25	1	35
>φ15.88	R30	1.2	40
φ19.05	R35	1.2	50
φ22.2	R45	1.2	60
φ25.4	R50	1.2	75
φ28.6	R60	1.4	90
φ34.9	R60	1.4	105
