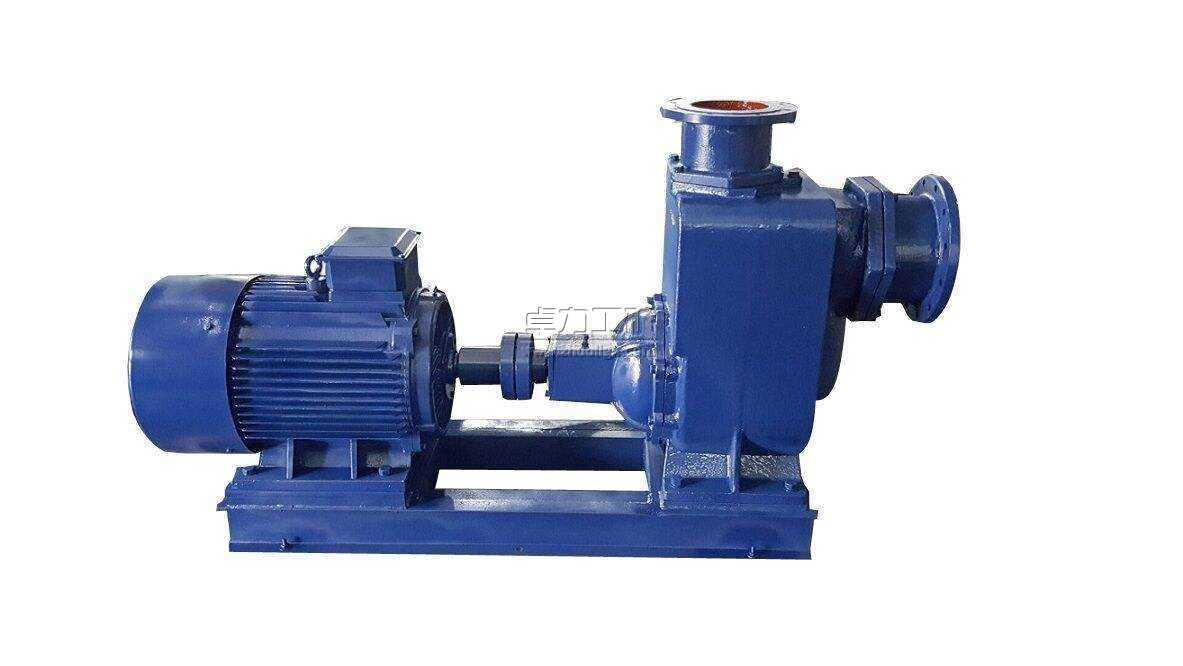

ZWB防爆式自吸排污泵

ZWB防爆式自吸排污泵

ZWB防爆式自吸排污泵|ZWB自吸式无堵塞排污泵

【防爆式自吸排污泵ZWB型自吸泵厂家】主要用途：
ZW型自吸排污泵(自吸污水泵)适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
结构原理
ZW自吸排污泵(自吸污水泵)主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向加流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，有关当局内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。


型号意义：


【防爆式自吸排污泵ZWB型自吸泵厂家】结构图：

	1	进口接管	9	叶轮
	2	进口法兰	10	机械密封
	3	进口阀座	11	挡水圈
	4	加水阀门	12	承座
	5	出口接管	13	泵轴
	6	泵体	14	轴承盖
	7	气液分离管	15	底盖板
	8	后盖	16	螺栓

 【防爆式自吸排污泵ZWB型自吸泵厂家】使用条件：
1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃
2、介质PH值铸铁材质为6--9级，不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.
【防爆式自吸排污泵ZWB型自吸泵厂家】产品特点：
1、采用双叶片叶轮结构，大大提高了污物的通过能力
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支；

防爆自吸排污泵ZWB型自吸泵厂家性能参数：

型号	流量	扬程	电机功率	转速	效率	(NPSH)必需蚀余量
	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)
ZW25-8-15	8	15	2.2	2900	45	2
ZW32-10-20	10	20	2.2	2900	45	2.5
ZW40-20-15	20	15	2.2	2900	45	2.5
ZW40-15-30	15	30	3	2900	48	2.5
ZW50-10-20	10	20	2.2	2900	45	2.5
ZW50-20-15	20	15	2.2	2900	45	2.5
ZW50-18-22	18	22	3	2900	48	2.5
ZW50-15-30	15	30	3	2900	48	2.5
ZW65-30-18	30	18	4	2900	45	2.5
ZW65-20-30	20	30	5.5	2900	45	2.5
ZW65-25-40	25	40	7.5	2900	50	3
ZW80-40-16	40	16	4	1450	50	3
ZW80-65-25	65	25	7.5	2900	50	3
ZW80-80-35	80	35	15	2900	45	3
ZW80-50-60	50	60	22	2900	55	3
ZW80-80-45	80	45	22	2900	55	3
ZW100-80-20	80	20	7.5	1450	53	4
ZW100-100-15	100	15	7.5	1450	50	4
ZW100-100-20	100	20	11	1450	53	4
ZW100-100-30	100	30	22	2900	53	4
ZW100-80-45	80	45	30	2900	55	4
ZW100-80-60	80	60	37	290	53	4
ZW100-80-80	80	80	45	2900	50	4
ZW125-120-20	120	20	15	1450	55	4.5
ZW150-200-15	200	15	15	1450	60	5
ZW150-200-20	200	20	22	1450	60	5
ZW150-200-28	200	28	30	1450	65	5
ZW150-400-25	400	25	55	1450	45	5
ZW150-180-40	180	40	55	1450	65	5
型号	流量	扬程	电机功率	转速	效率	(NPSH)必需蚀余量
	(m3/h)	(M)	(kw)	(r/min)	(%)	(M)
ZW200-280-12	280	12	22	1450	62	5
ZW200-300-18	300	18	37	1450	59	5
ZW200-300-25	300	25	45	1450	55	5
ZW200-280-28	280	28	55	1450	61	5
ZW250-400-22	400	22	55	1450	65	5
ZW300-800-14	800	14	55	1450	61	5

【防爆式自吸排污泵ZWB型自吸泵厂家)】故障原因及排除方法：

故障	原因	排除方法
自吸泵不出水	1、泵体内未加储液或储液不足   2、吸入管路漏气   3、电压过低   4、吸程太高或及吸入管路太长   5、机械密封泄漏过大	1、加足    2、消除管路漏气现象    3、调整电压    4、降低吸程或缩短管路    5、修理或更换
自吸泵出水不足	1、因使用不当，叶轮流道或吸入管路被堵塞   2、叶轮磨损严重   3、功率不足转速太低	1、消除堵塞物    2、更换叶轮    3、调整至额定转速
自吸泵噪音、振动过大	1、底脚不稳   2、轴承磨损严重    3、泵与电机主轴不同轴	1、加固    2、更换轴承    3、调整同轴度
轴承温度过高	1、润滑指变质或干燥   2、轴承损坏	1、更换润滑脂    2、更换
自吸泵泄漏	1、联接螺栓松动   2、密封件磨损	1、固紧    2、更换

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，ZW型自吸排污泵(自吸污水泵)性能参数、ZW型自吸排污泵(自吸污水泵)使用场合、ZW型自吸排污泵(自吸污水泵)材质要求、ZW型自吸排污泵(自吸污水泵)结构、ZW型自吸排污泵(自吸污水泵)安装尺寸以及ZW型自吸排污泵(自吸污水泵)的价格等详情，我们一定会尽心尽力为您提供优质的服务。

【防爆式自吸排污泵ZWB型自吸泵厂家}性能曲线图：

【防爆式自吸排污泵ZWB型自吸泵厂家)】机组结构：

	泵机组的结构，外形安装尺寸图 1、安装前检查基础是否水平？ 2、泵本身不允许作为管路支承？ 3、检查各部件在运输有否损坏？ 4、泵与管路应保持良好的密封
	1、泵 2、联轴器 3、电   机 4、底   座

【防爆式自吸排污泵ZWB型自吸泵厂家)】启动前的准备与运行：
  ◆检查自吸泵底座、联轴器、轴承等连接部位的紧固件有否松动？如有松动应固紧。
  ◆用手转动联轴器是否有卡带或异声等现象？
  ◆打开自吸泵上方的加水阀门，加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水。
  ◆接上电源试转一下，从电机端看，为顺时针转向。(严禁反转)
订货请尽量提供：1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.电压（V）8.材质是否带附件

卓力工矿是国内知名ZWB防爆式自吸排污泵生产厂家，有丰富的经验为客户提供高品质的ZWB防爆式自吸排污泵及完善的售后服务，如果您想了解最新ZWB防爆式自吸排污泵价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：ZWB防爆式自吸排污泵发货时间？ ZWB防爆式自吸排污泵售后保障？ ZWB防爆式自吸排污泵订货需要提供什么信息？
